feedback patterns / deutscher Text

Muster aus der Schleife / visuelle Rückkopplungen

Thema

70er Jahre: Ein TV-Monitor zeigt das Bild einer VHS Kamera an. Was geschieht wenn man die Kamera auf diesen TV Monitor richtet?

Wie können solche Effekte digital nachgebildet werden?

Wie können wir mit Algorithmen ähnliche Effekte erzeugen?

GPN Foto Regeln

Auf der GPN Menschen nur photographieren wenn diese vorher ihr Einverständnis gegeben haben.

Offizieller Text: https://entropia.de/GPN23:FAQ Fotografieren

Vorbilder

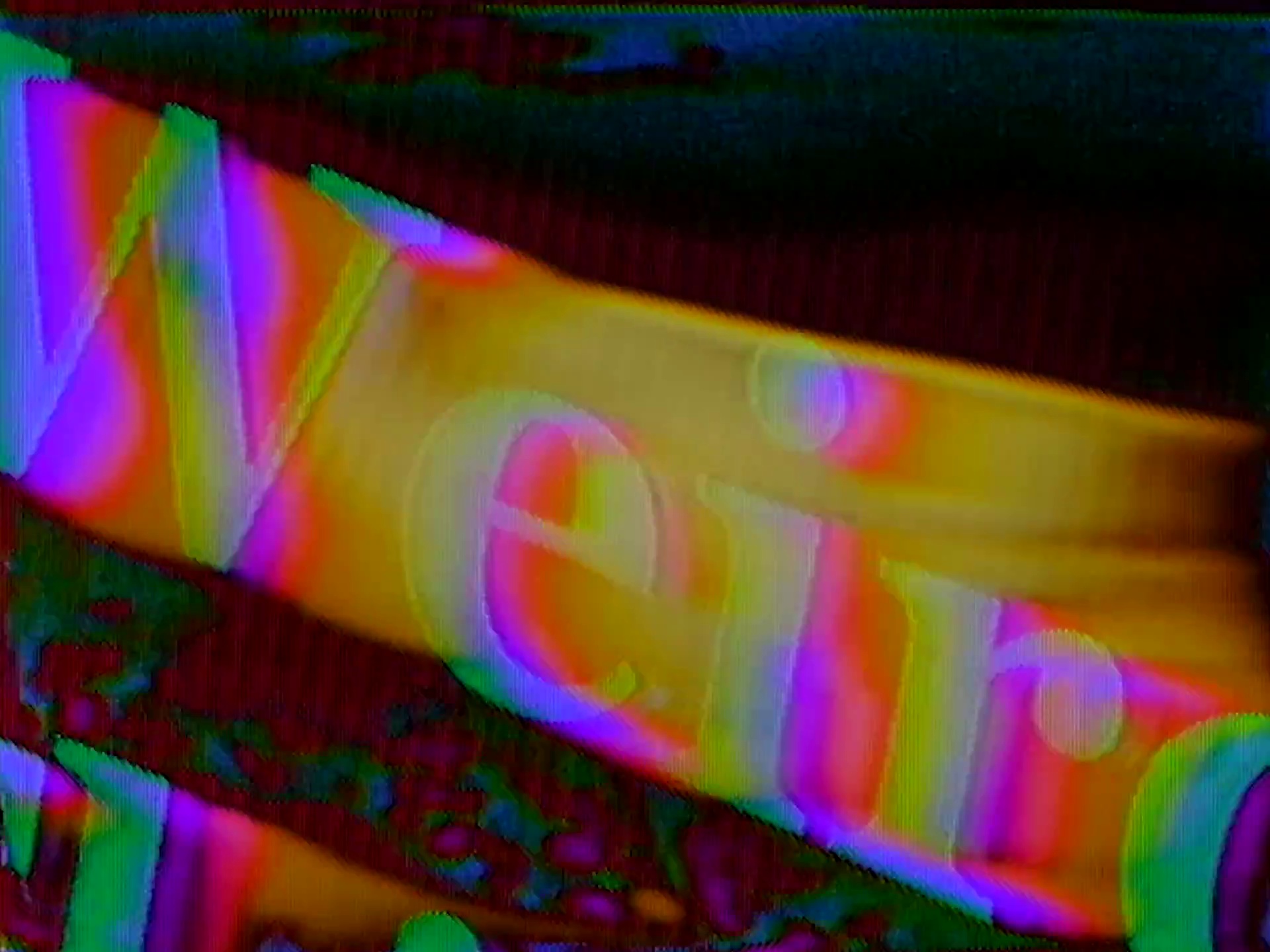

analoges TV Equipment
Eine Kamera welche ihr eigenes Bild aufnimmt.
analoge modulare Synthesizer für Sound
voltage controlled oscillators
no-input-mixer

Begriffe

Schleife / Rückkopplung

Ein Verfahren immer wieder auf seine Ergebnisse anwenden.

Signal / Datenfluss

Bilddaten die durch eine Filterkette laufen.

Intern / Extern

intern: Bilddaten mit Algorithmen direkt auf der Grafikkarte manipulieren.
extern: Monitor - Kamera - Schleifen.
extern: In der optischen Achse befinden sich Spiegel, Gläser, Folien …

“Studio”

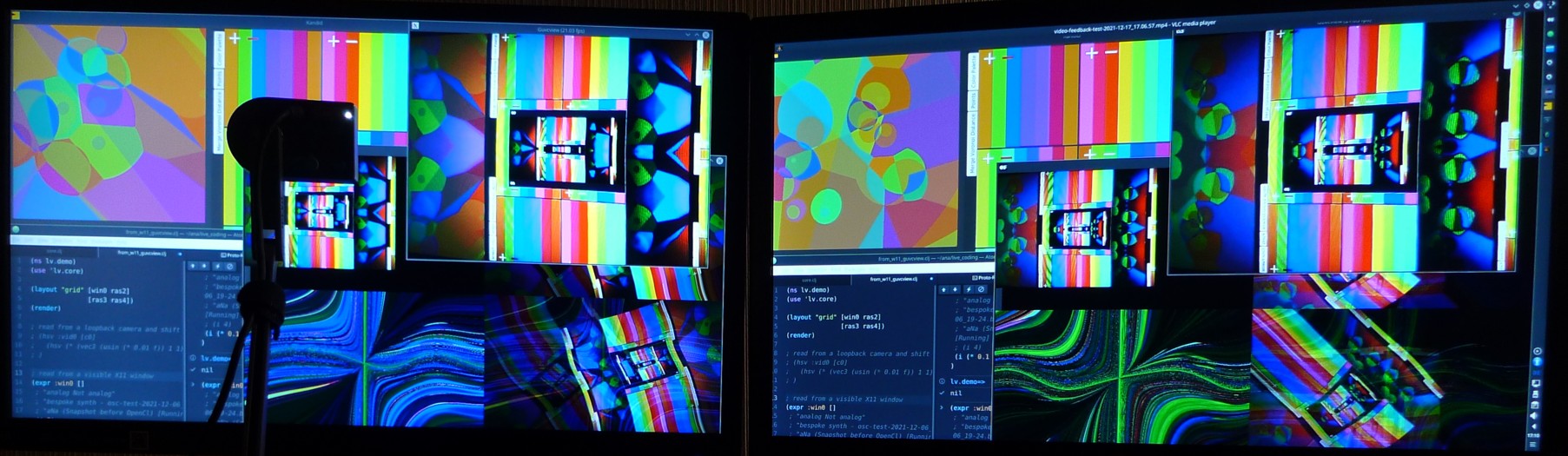

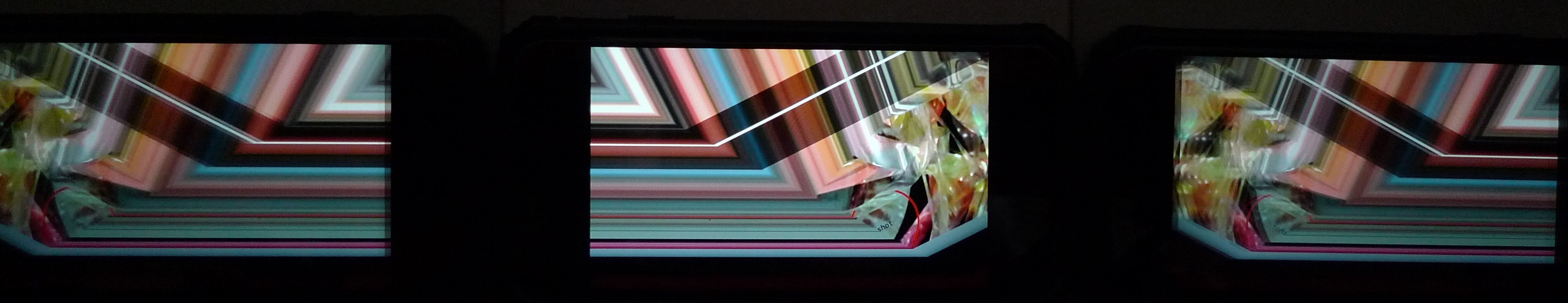

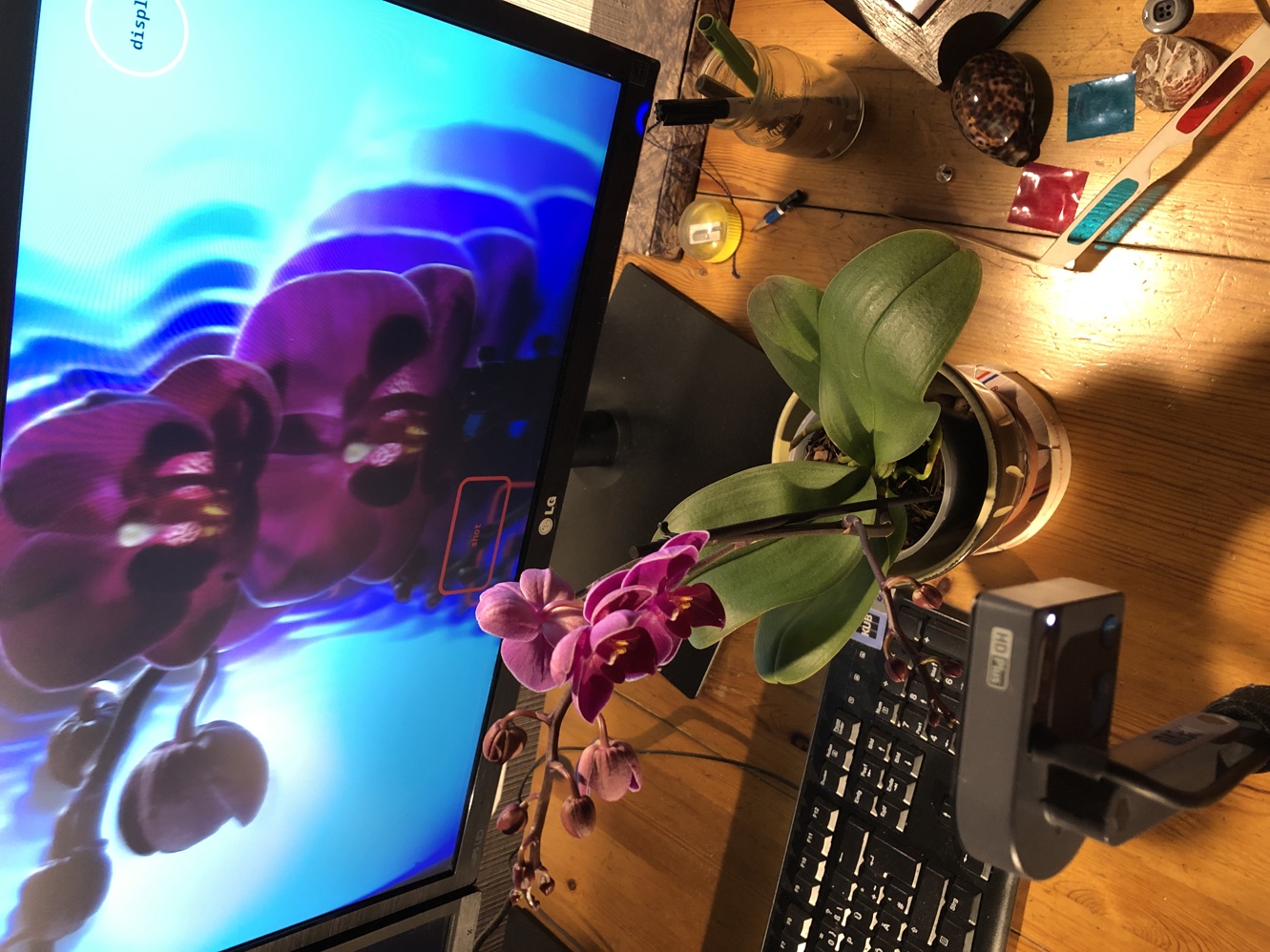

Zwei Bildschirme, die Kamera ist auf den linken Bildschirm ausgerichtet. Unterschiedliche Software Tools.

Monitor - Kamera - Schleife. Simpler Effektfilter.

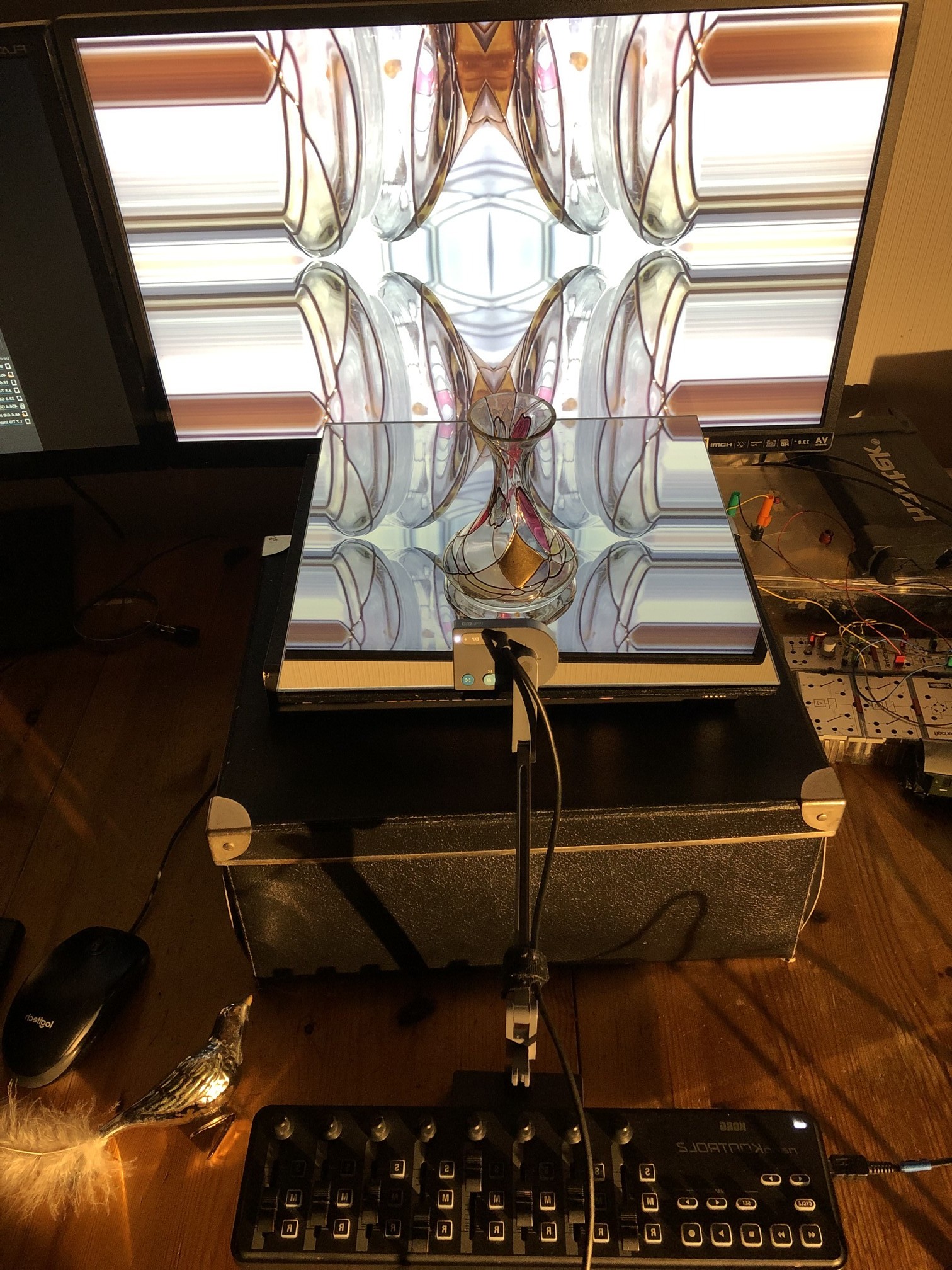

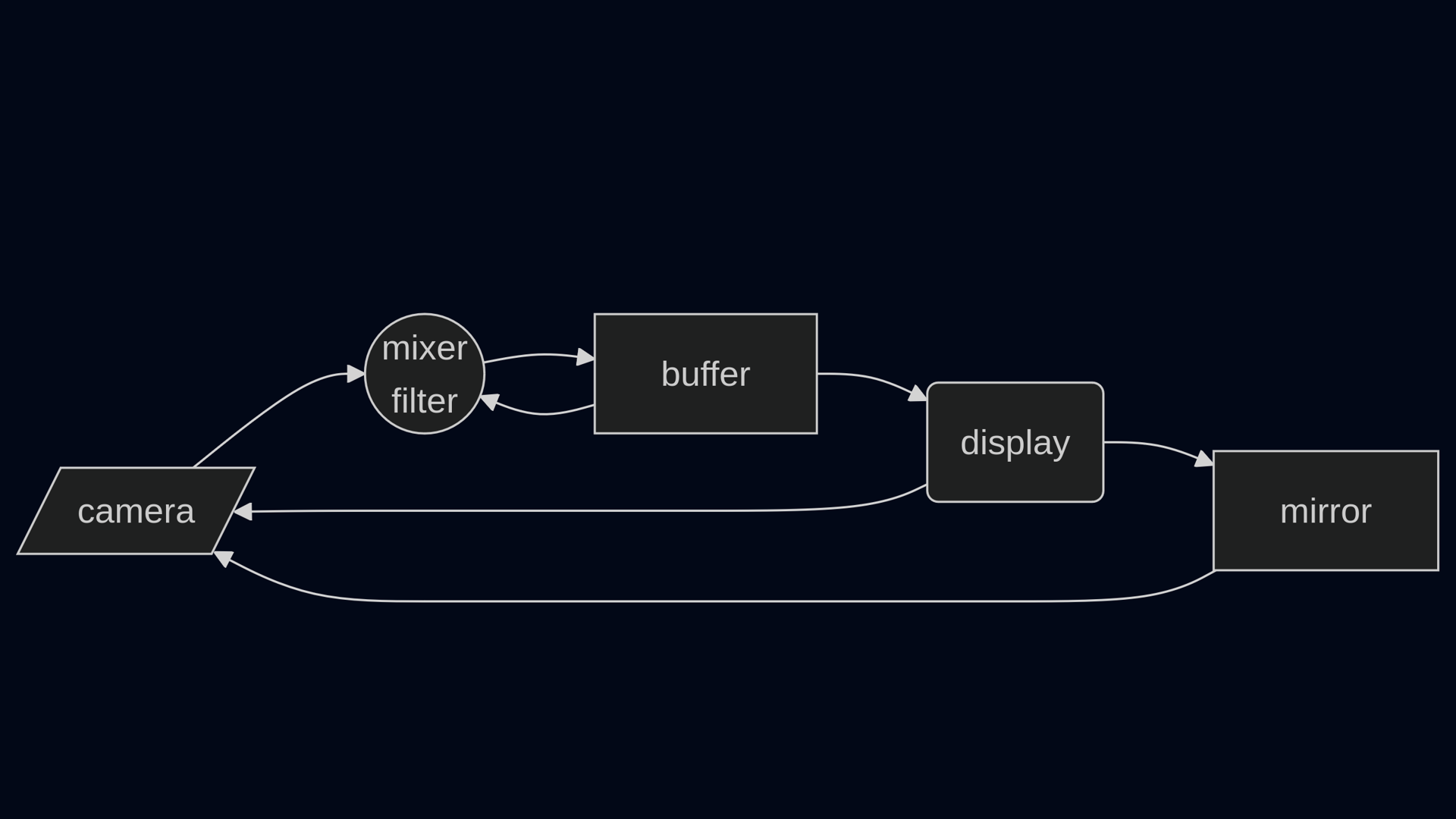

Monitor - Spiegel - Kamera - Effektfilter - Schleife. Ein nanoKONTROL2 MIDI Controller um die Parameter des Effektfilters zu verändern.

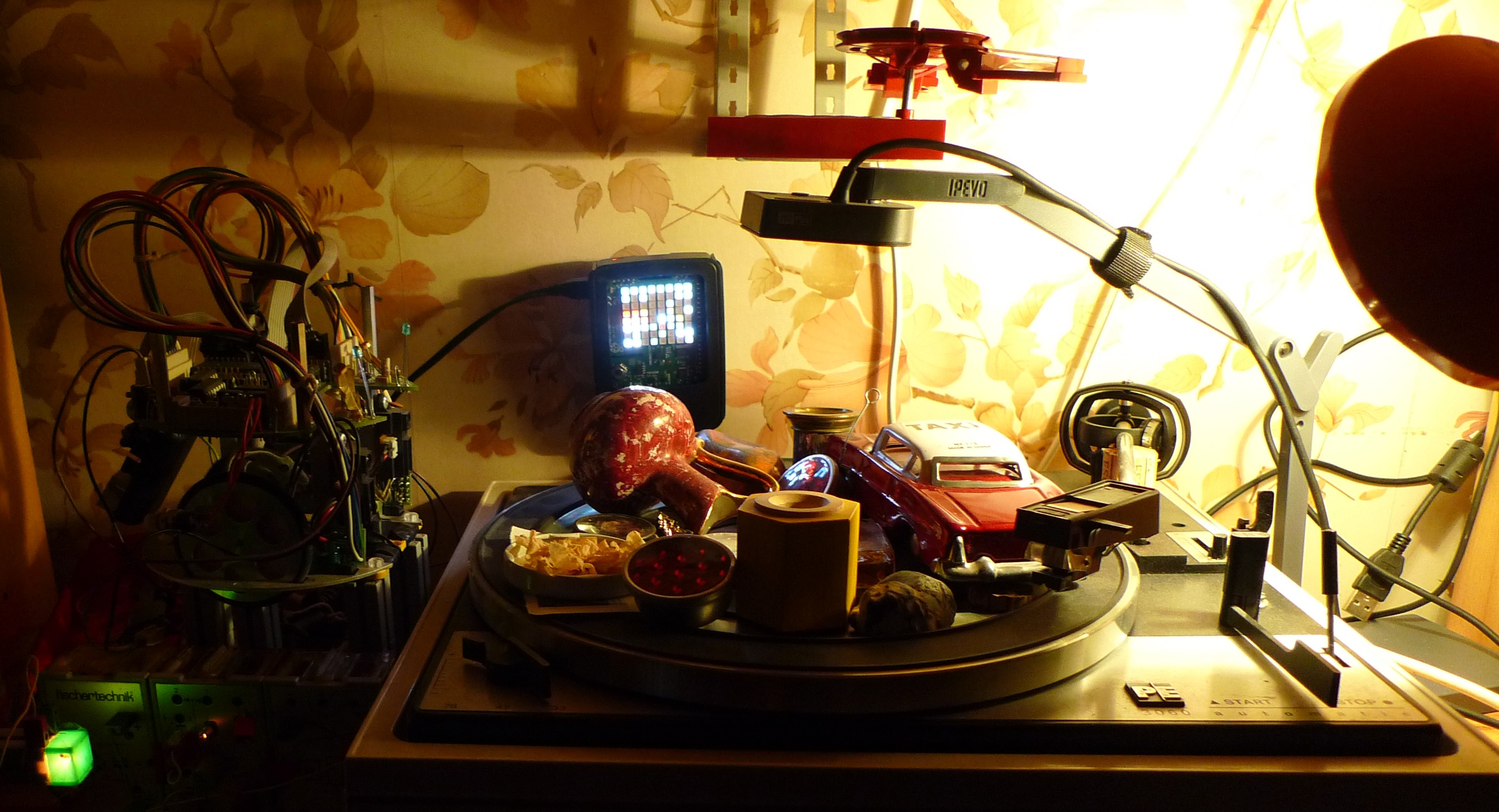

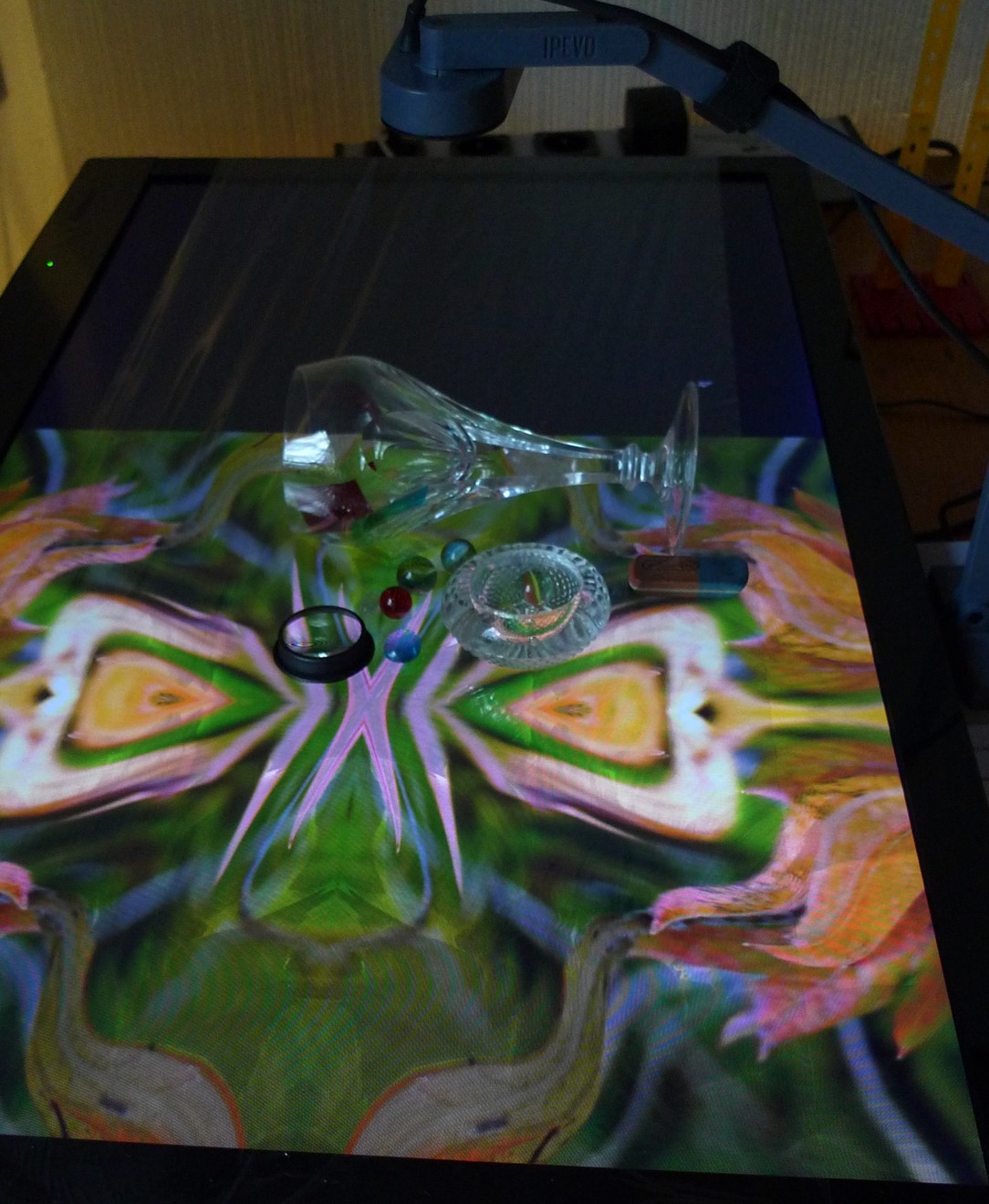

Der Plattenspieler als Drehteller, Kamera von Oben, Unterschiedliche Lichtquellen, Sensoren.

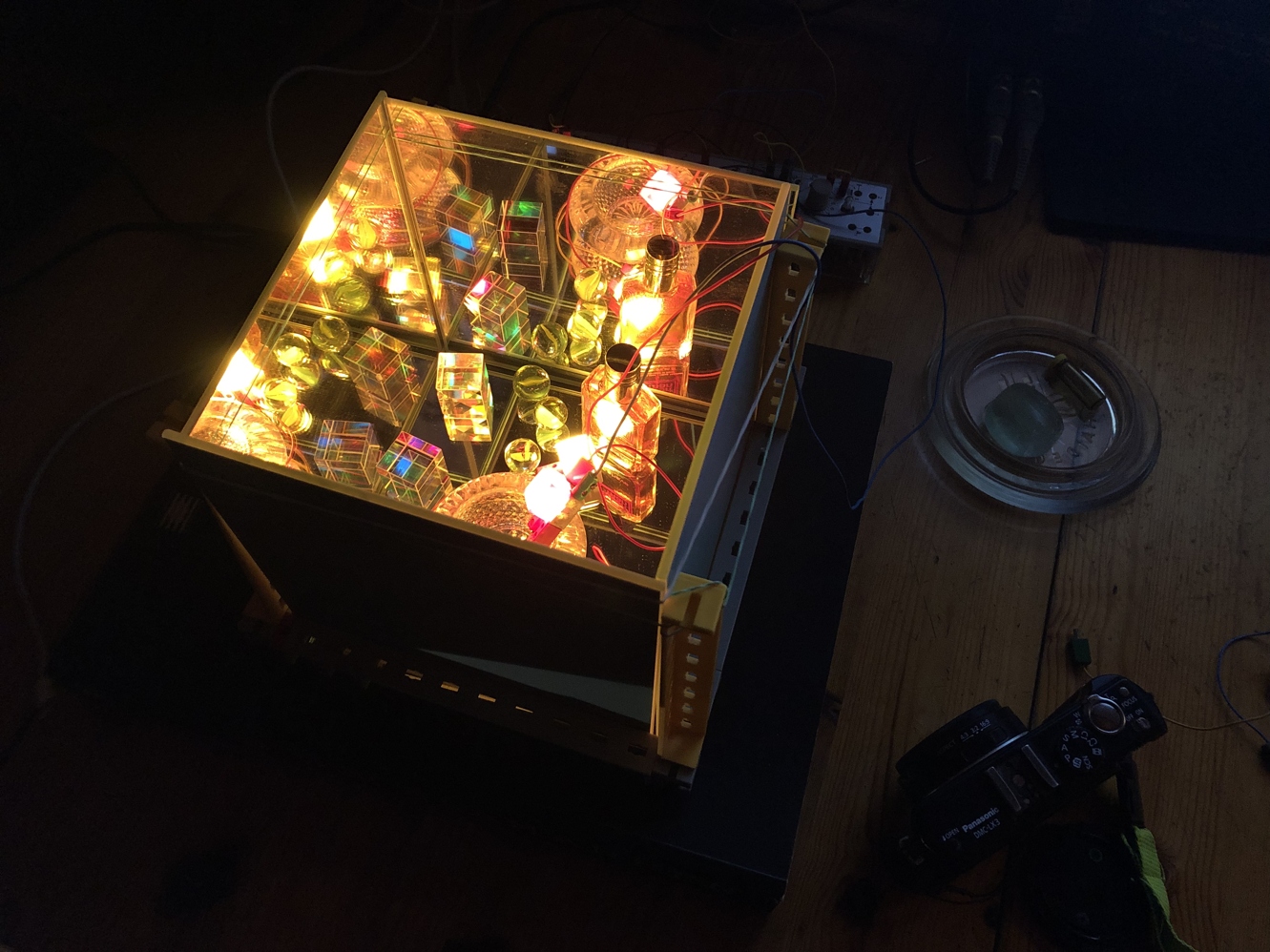

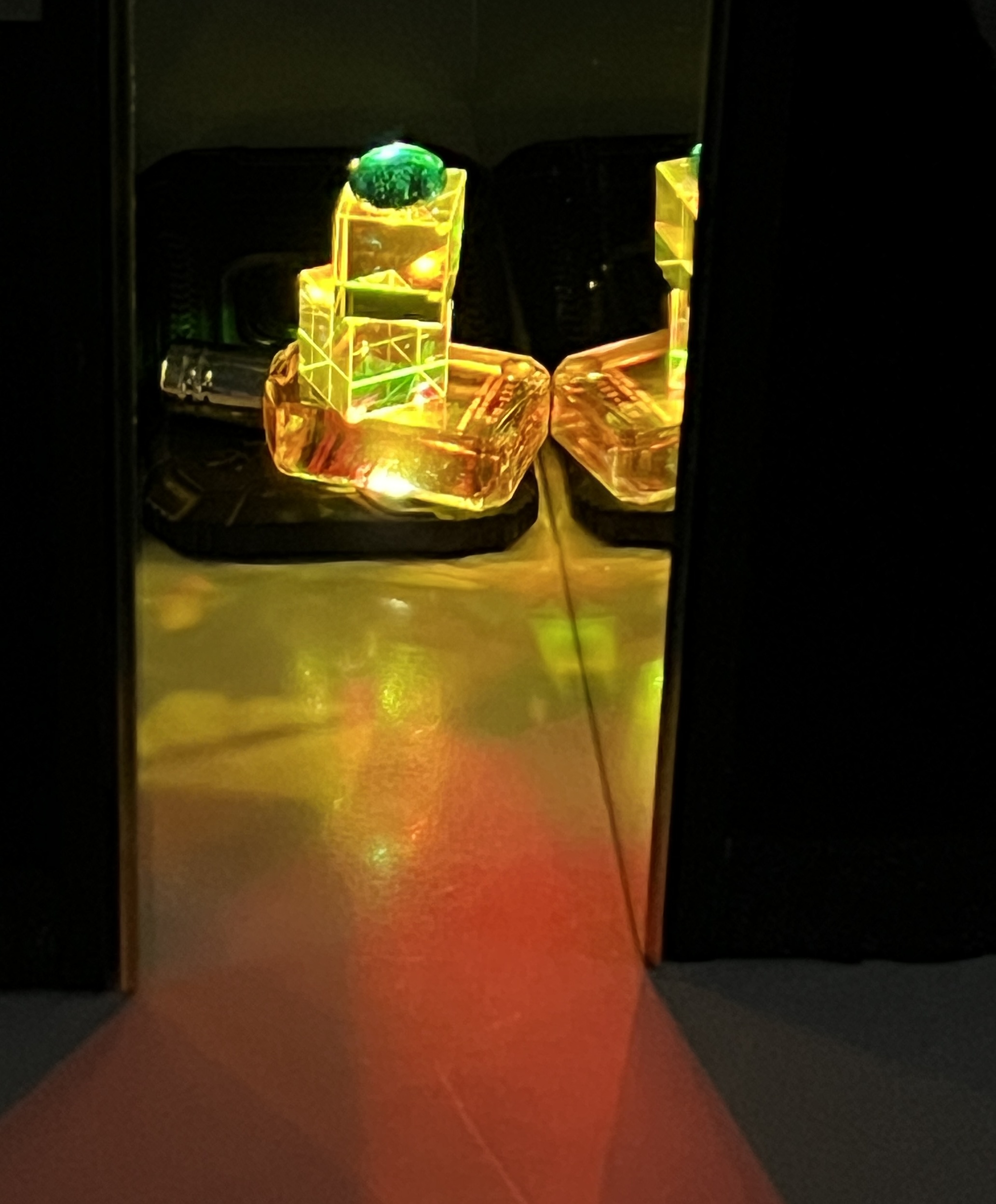

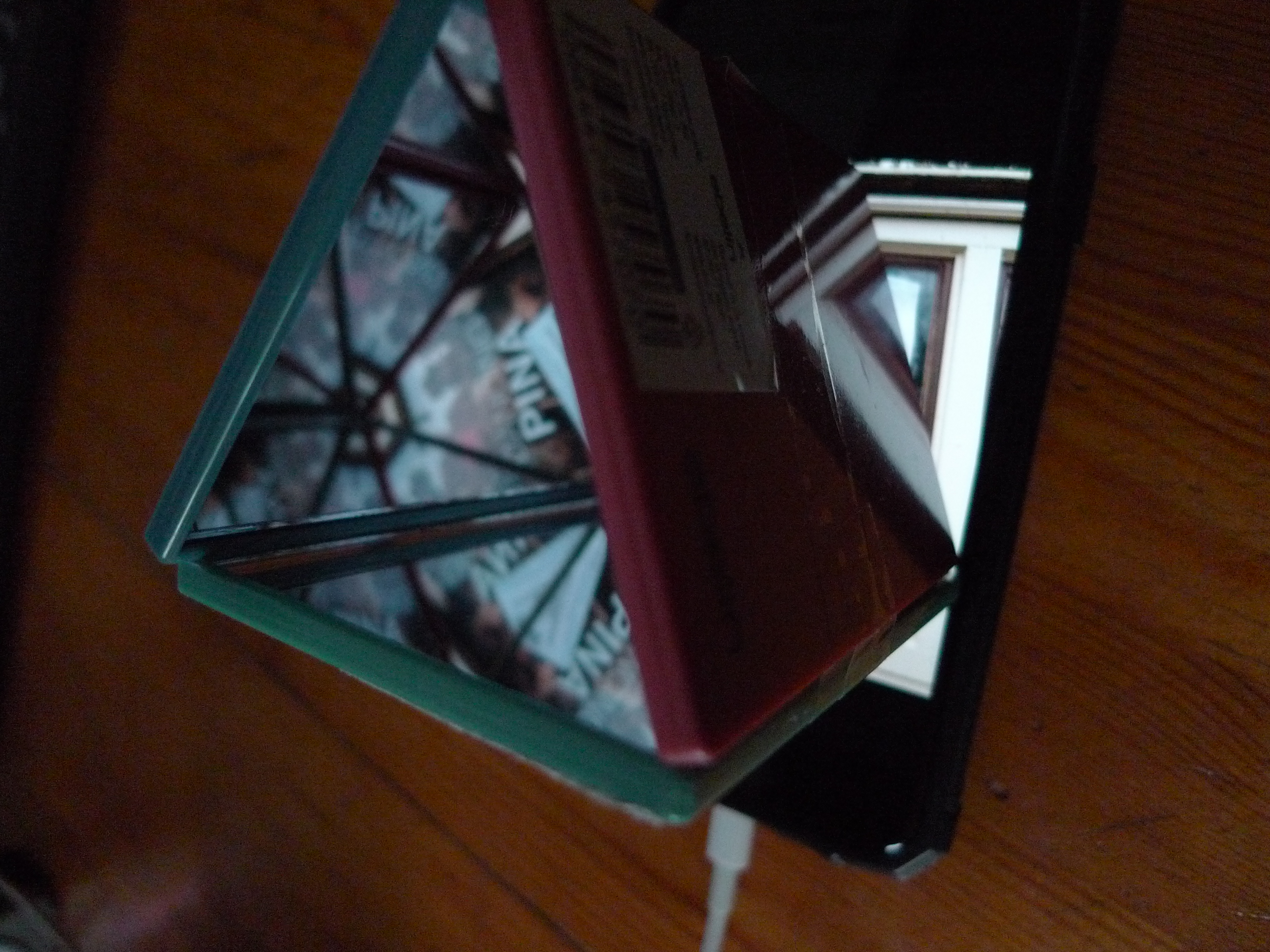

Ein kleiner “Infinity Mirror Room” siehe: Yayoi Kusama

Eigene Software

“analog Not analog”

Die meisten Beispiele in diesem Workshop sind mit aNa erstellt.

Video Synthesizer und Manipulator.
algorithmisch Formen und Farbverläufe erzeugen.
Prototyping eines visuellen Datenflusses
kann über Open Sound Control gesteuert werden.
ist live coding fähig.
ist aufwendig zu installieren, steile Lernkurve voraus.

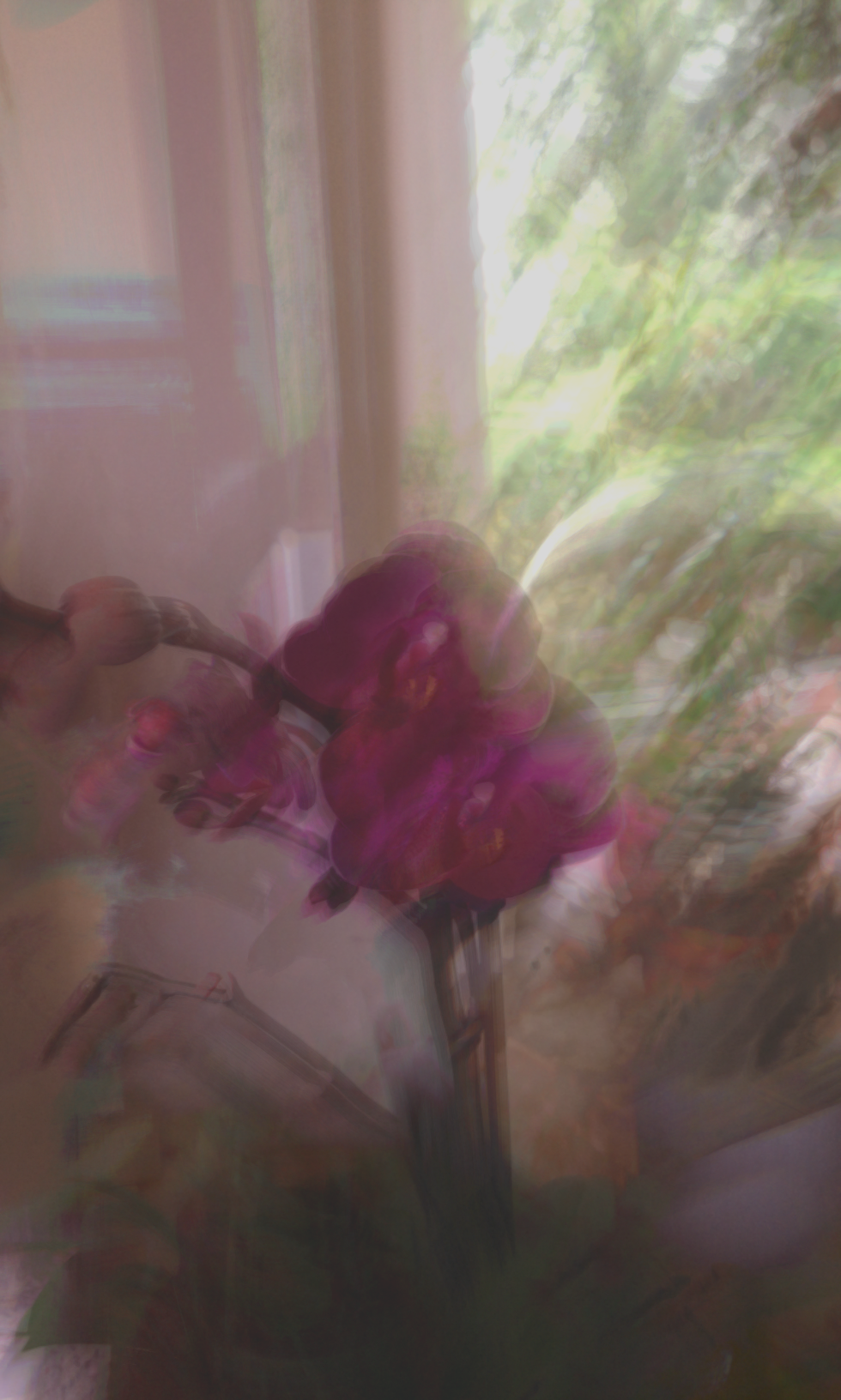

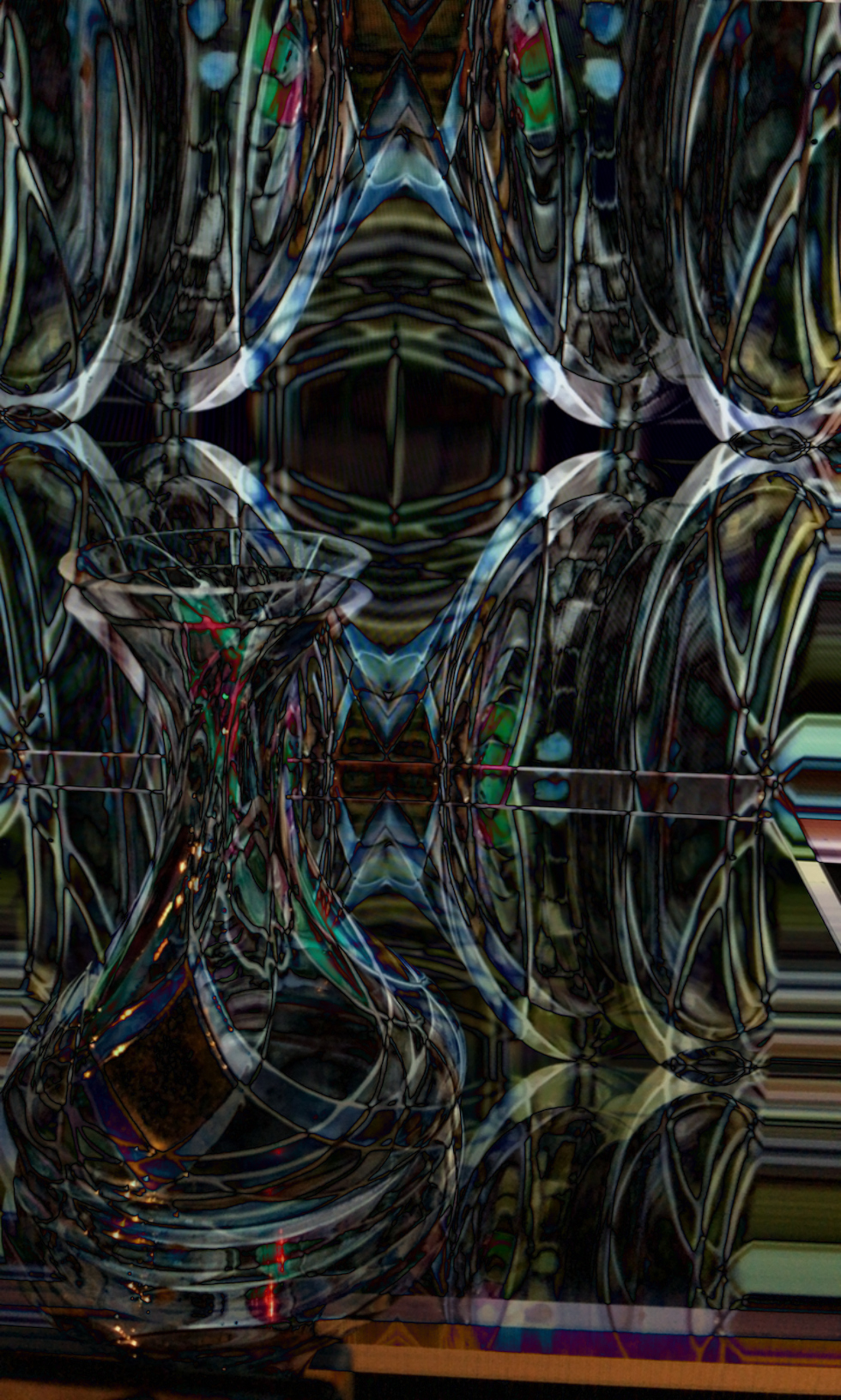

“Glich camera / Loop camera / Blend camera”

Zum experimentieren für unterwegs.

Drei Webseiten welche den Kamera-Stream manipulieren.
Läuft auch auf Smartphones.
Einfach zu bedienen.

Bestandteile des Workflows

Das Setting für die photographische Aufnahme
plus eine Kette von Effektfiltern
plus die visuelle Rückkopplung
optional Algorithmen für geometrische Verzerrungen, Perlin Noise, Kantenerkennung, …
optional optische Gläser, Spiegel, Gruscht, …

Datenfluss

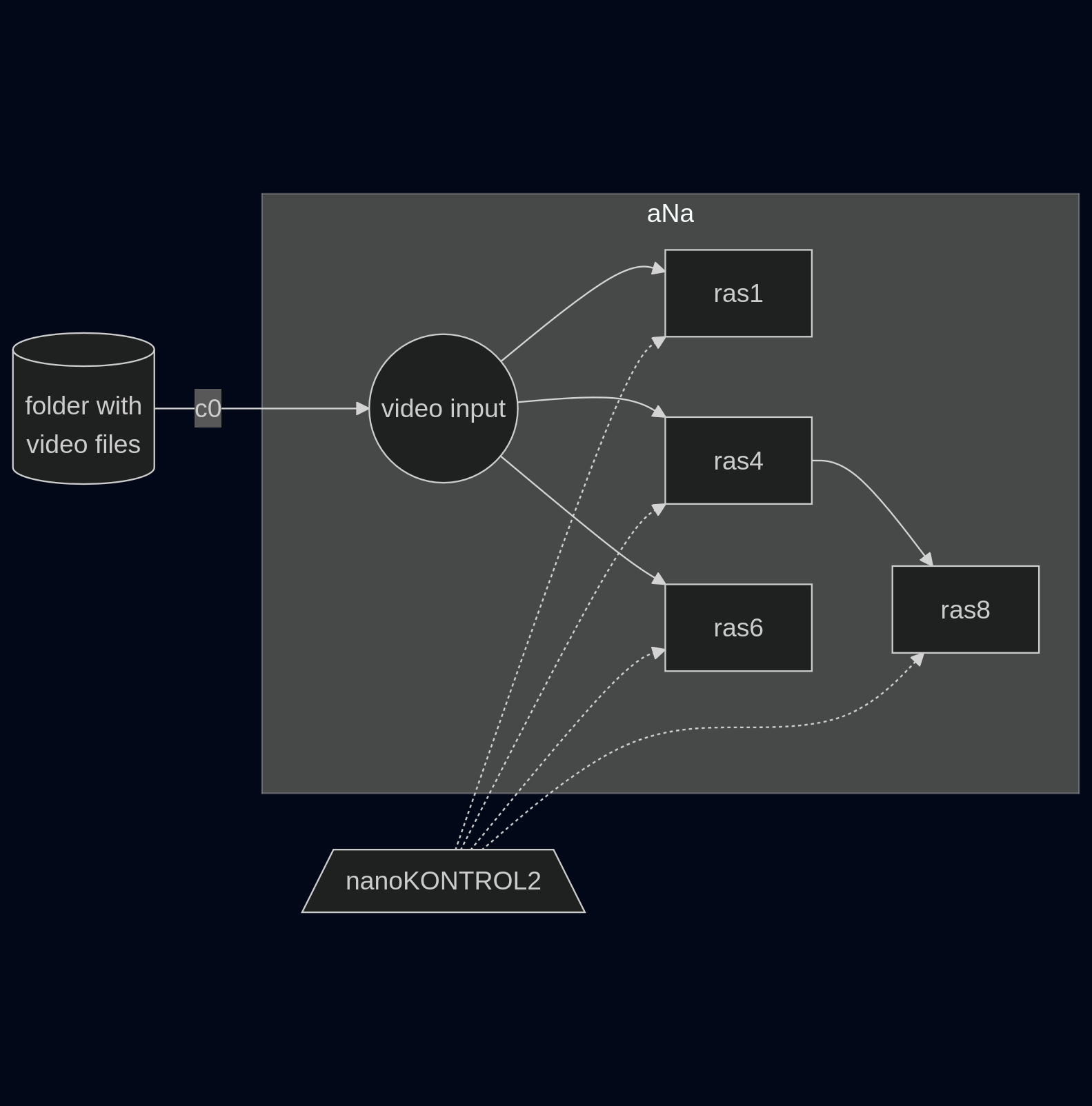

Direkter Datenfluss mit Effektfilter

Farben drehen / HSV Farbmodell
Fehlabtastung der Farbkanäle des Inputs
Pixelation
Geometrie verzerren
… Spiegelachsen, Kanten hervorheben, …

Ein simplifizierendes sehr buntes Beispiel:

(ns lv.demo)
(use 'lv.core)

(layout "vertical" [mov0 ras1 ras4 ras6 ras8])
(render)

(movie "4movies/*.mp4")

; movie as input stream
(rgb :mov0 [c0, c1, c2 c3]
  (sy 1.5)
  (rgb c0.rgb)
)

; color shift
(hsv :ras1 [mov0]
  (h (+ ks0 mov0.h))
  (s (* 2 ks1 mov0.s))
  (v (* 2 ks2 mov0.v))
)

; trichrom
(rgb :ras4 [mov0]
  (r mov0.r)
  (ty (* 0.3 ks4))
  (g mov0.g)
  (ty (* 0.3 ks4))
  (b mov0.b)
)

; pixelate
(rgb :ras6 [mov0]
  (pixelate-x (* ks6 1024))
  (rgb mov0.rgb)
)

; distored geometry
(rgb :ras8 [ras4]
  (tx (snoise x y))
  (ty (snoise y x ))
  (rgb ras4.rgb)
)

; ks0    0.44531
; ks1    0.57812
; ks2    0.66406
; ks4    0.4375
; ks5    0.58594
; ks6    0.4375

Mixer

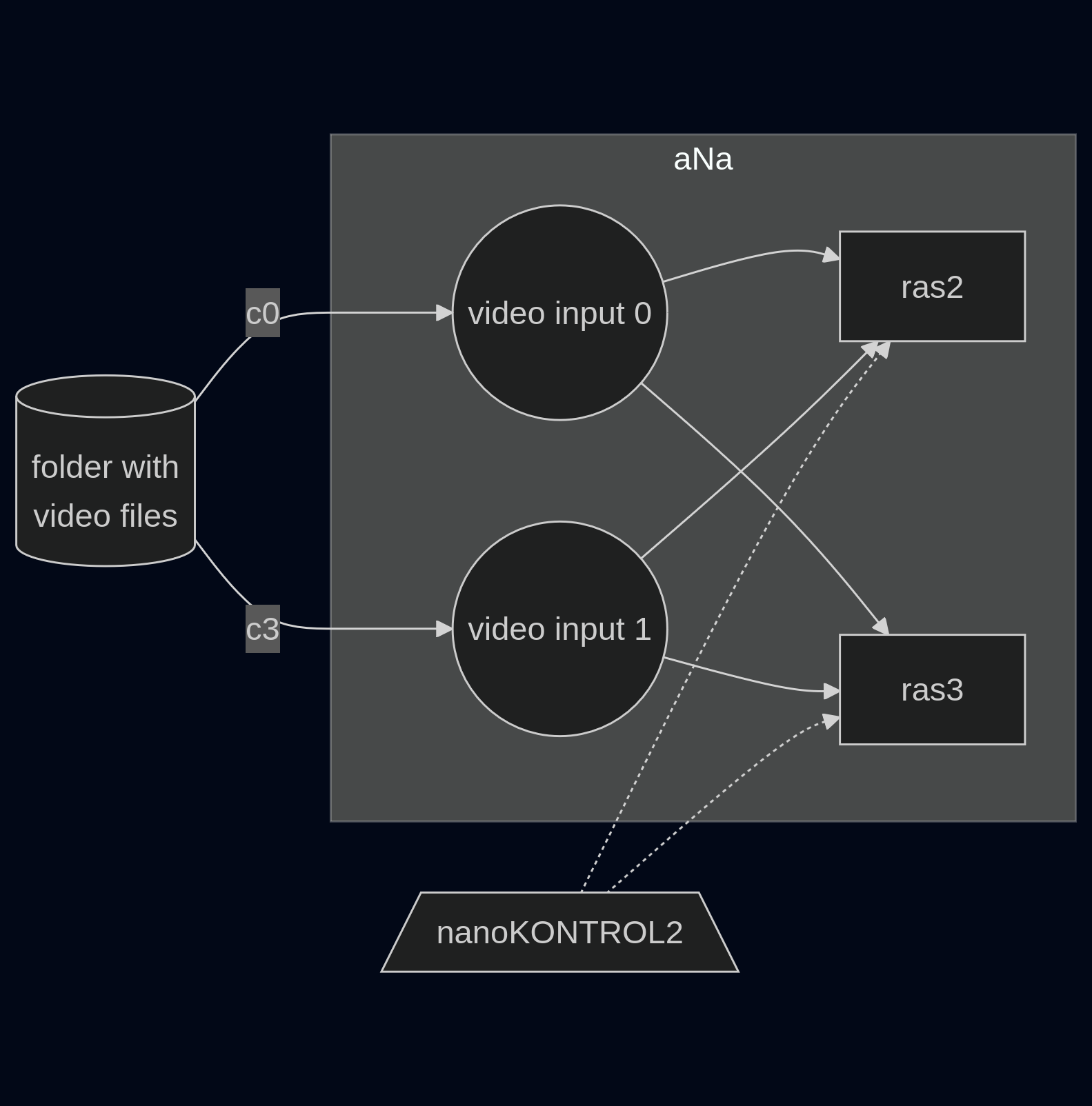

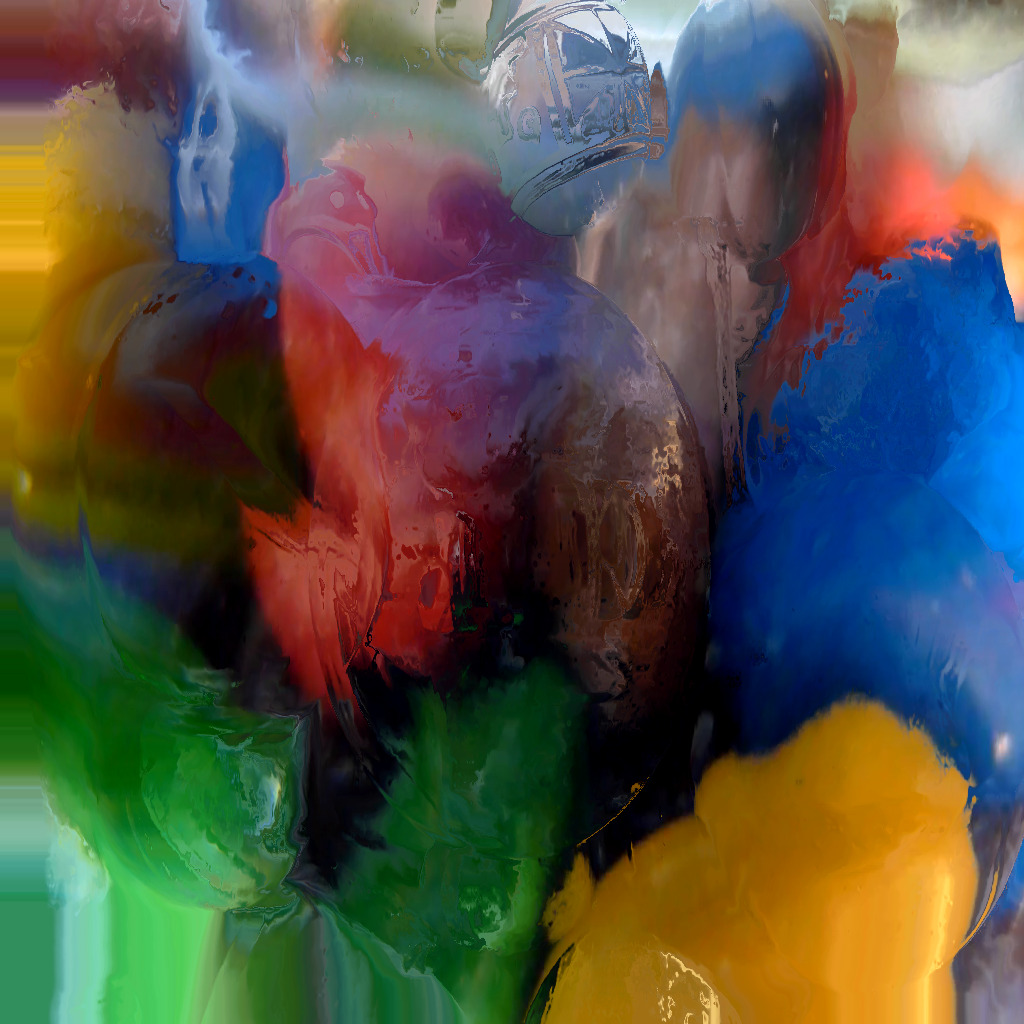

Mixer zum überblenden zweier Bild-Signale.

Ähnlich zur Doppelbelichtung auf einem analogen Film.

Ähnlich zum Blend Modes zwischen Layern in einem Fotobearbeitungsprogrammen.

(ns lv.demo)
(use 'lv.core)

(layout "vertical" [mov0 mov1 ras2 ras3])
(render)

(movie "4movies/*.mp4")

; movie as input stream
(rgb :mov0 [c0, c1, c2 c3]
  (sy 1.5)
  (rgb c0.rgb)
)

; movie as input stream
(rgb :mov1 [c0, c1, c2 c3]
  (sy 1.5)
  (rgb c3.rgb)
)

; mixing by multiplication
(rgb :ras2 [mov0 mov1]
  ; (rgb (mix mov0.rgb mov1.rgb ks0))
  (rgb (* mov0.rgb mov1.rgb))
)

; distorted geometry
(rgb :ras3 [mov0 mov1]
  (tx (* ks1 -0.3 mov0.g))
  (ty (* ks2 0.3 mov0.r))
  (rgb mov1.rgb)
)

Keys als “Weichen”

Dies ist direkt aus dem analogen TV inspiriert.

luma key: Dort wo Signal 1 heller ist als ein Schwellwert wird Signal 2 weiter gegeben.
chroma key: Dort wo Signal 1 eine bestimmte Farbe aufweist wird Signal 2 weiter gegeben. (green screen)

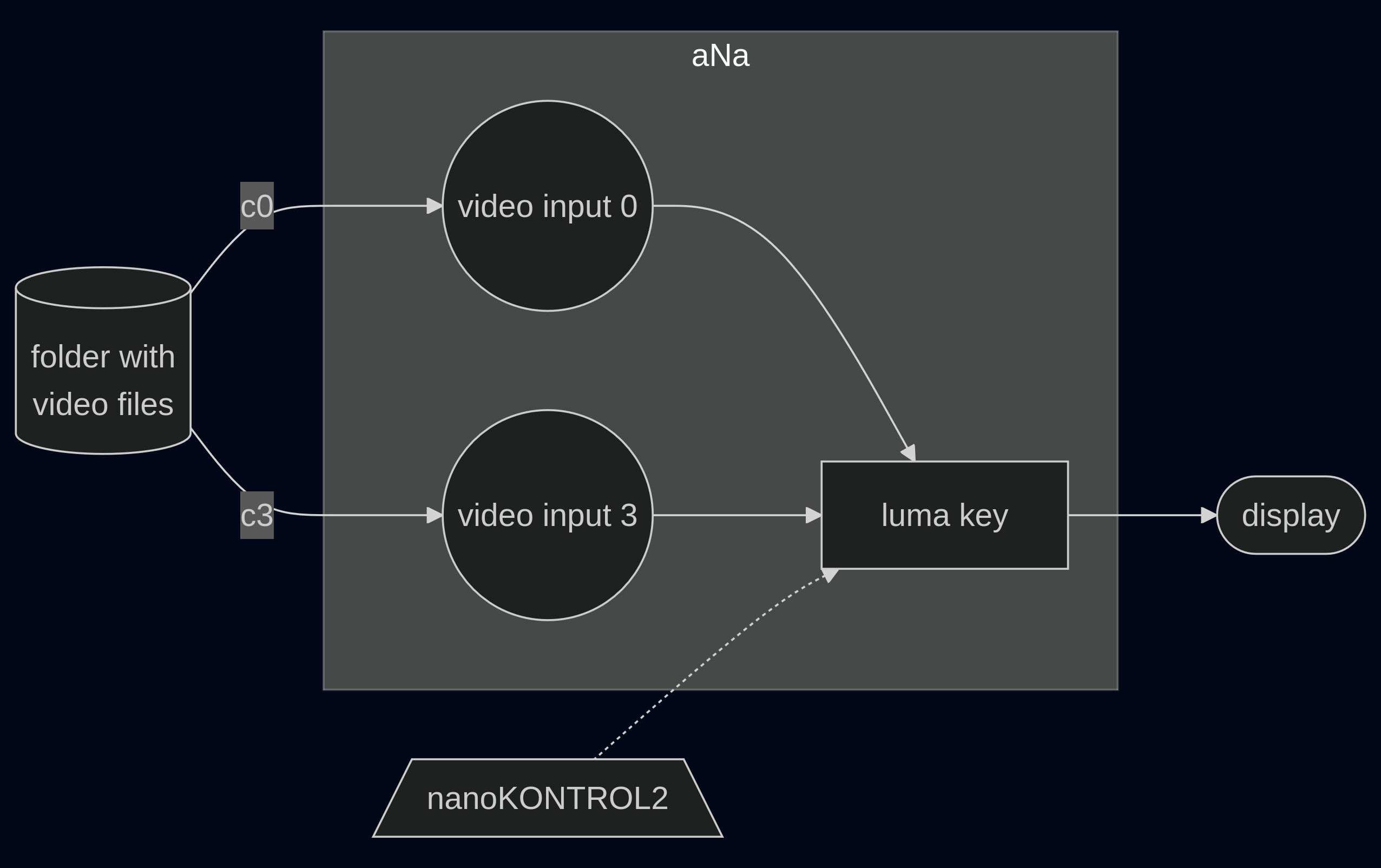

Hier ein “luma key” Beispiel. Die Helligkeit steuert pro Pixel die Auswahl welches Signal weitergegeben wird.

(ns lv.demo)
(use 'lv.core)

; (layout "vertical" [mov0 mov1 ras2 ras3])
(layout "vertical" [mov0 mov1 ras2 ])
(render)

(movie "4movies/*.mp4")

; movie as input stream
(rgb :mov0 [c0, c1, c2 c3]
  (sy 1.5)
  (rgb c2.rgb)
)

; movie as input stream
(rgb :mov1 [c0, c1, c2 c3]
  (mirror)
  (kaleid 5)
  (sy 1.5)
  (rgb c3.rgb)
)

; luma key
(hsv :ras2 [mov0 mov1]
  (hsv (pos? (- mov0.v (* 0.3 ks0)) mov0.hsv mov1.hsv))
)

; ks0    0.26562

Interne Rückkopplungen

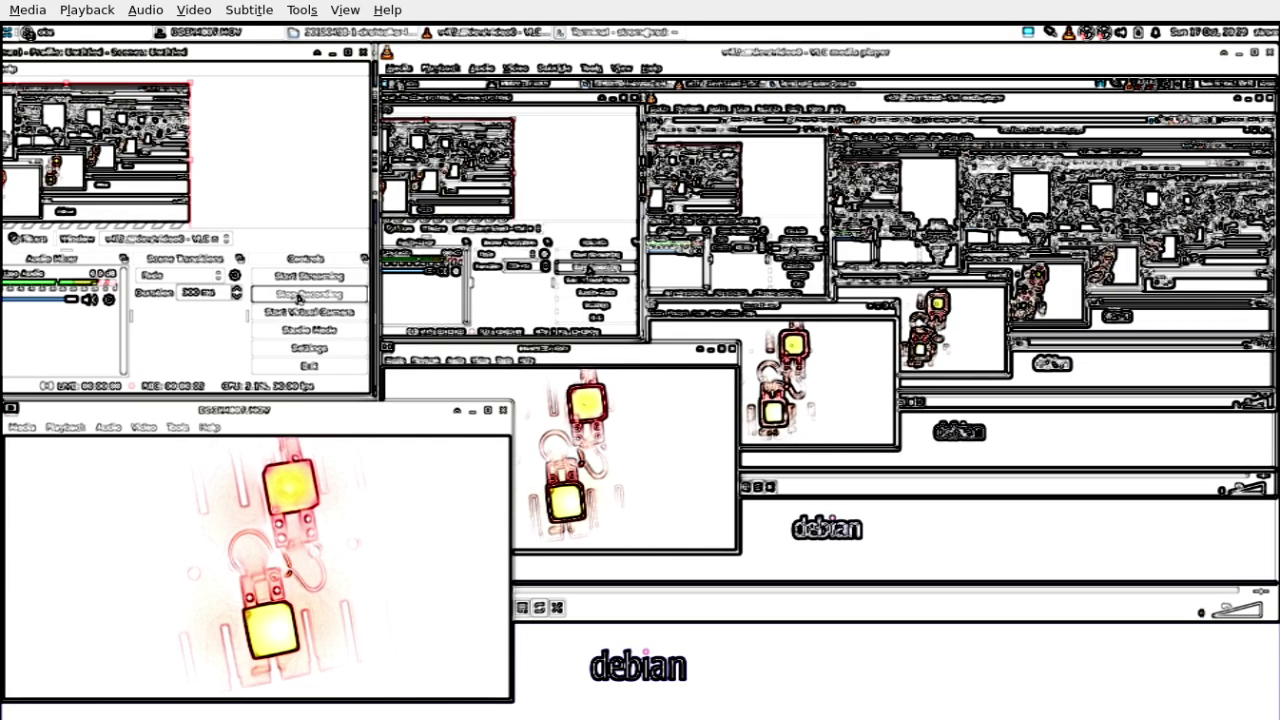

Die Rückopplung findet direkt im Speicher der Grafikkarte statt. “Digitales Bildsignal”.

Es gibt mindestens:

einen Eingang um Bilddaten in das System zu bringen. (Initiator oder Seed)
einen zusätzlichen Bild-Speicher.
eine Rückkopplung des Bild-Signals.
einen Mixer oder Key.

Es gibt optional:

einen oder mehrere Effektfilter.

Initiator / Seed

Irgendwie müssen Daten ins System kommen die dann in die Rückkopplungsschleife fließen.

Initiator in digitalen Systemen

den Stream der USB-Kamera ins System bringen.
oder ein einfaches Muster per Algorithmus erzeugen.

Initiator in analogen Systemen

den Stream der VHS-Kamera ins System bringen.
das thermische Rauschen der Transistoren eines Audio Mixer verwenden. no-input-mixer

Algorithmus als Initiator

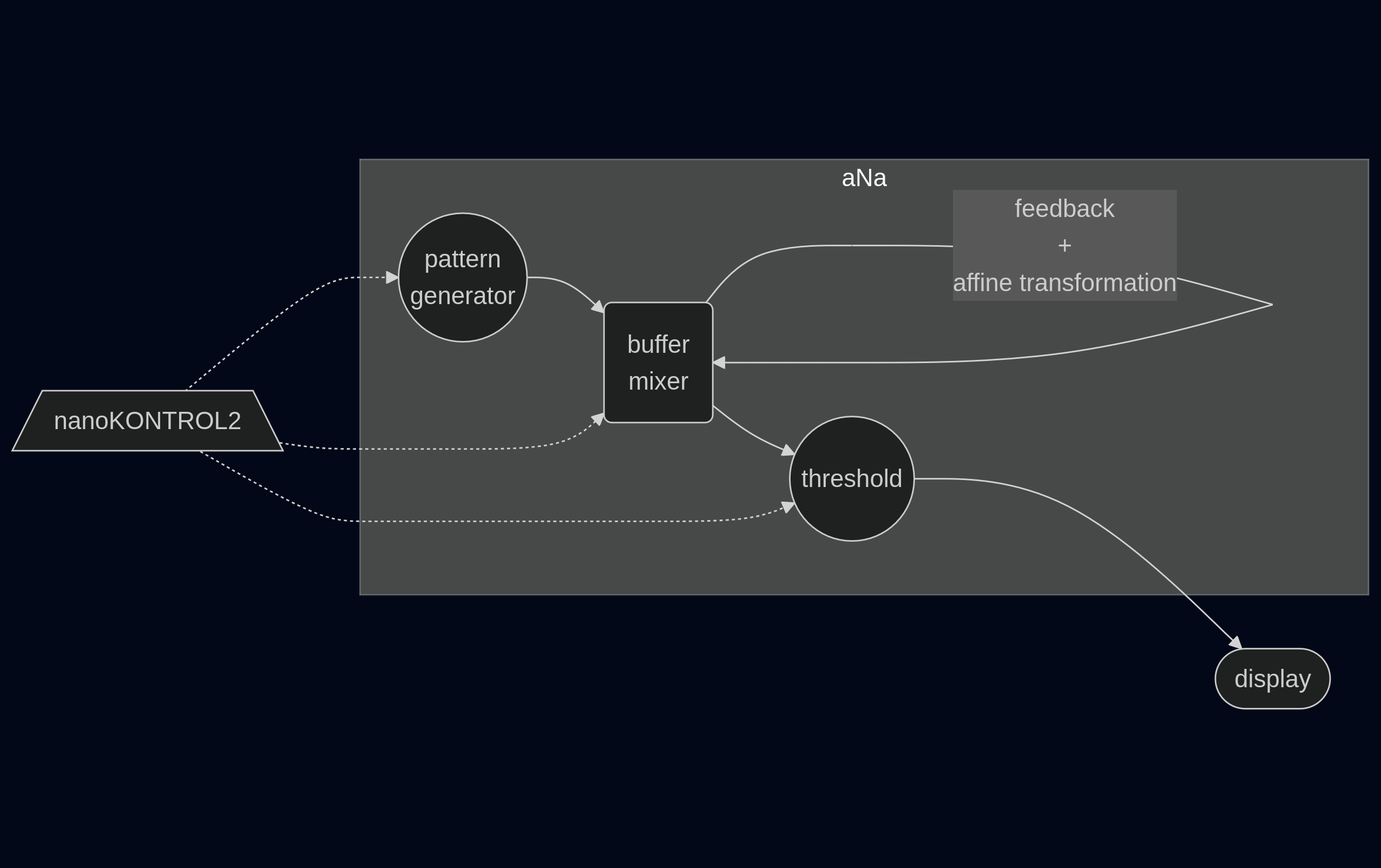

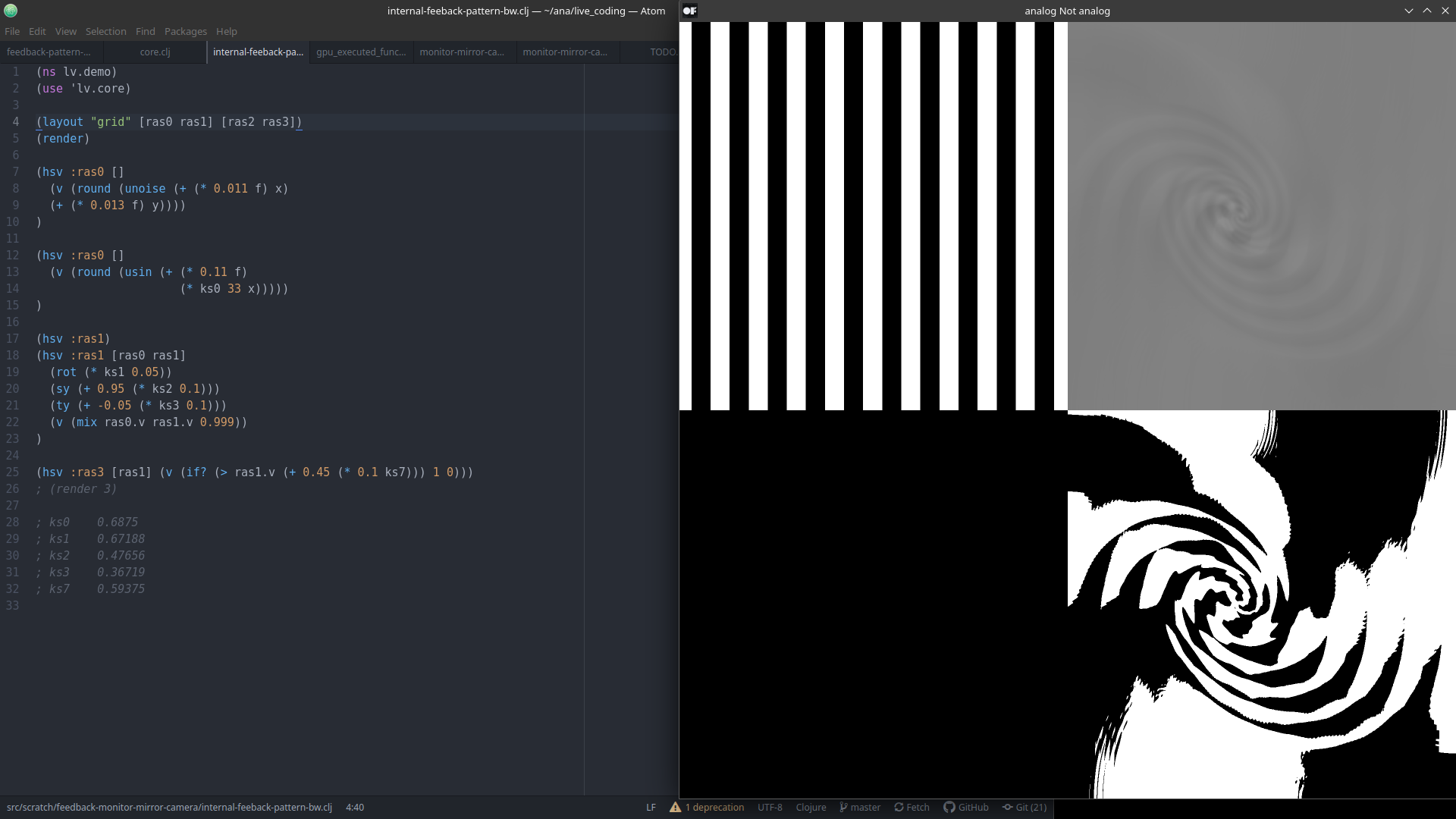

Beispiel für eine digitale Rückkopplung. Ein simples Streifenmuster wird durch die Rückkopplung zu einem komplexen Muster. In der Rückkopplungsschleife werden die Koordinaten der Pixel rotiert, skaliert und verschoben. (Affine Transformation)

Zusammenspiel der Bestandteile:

ras0 Muster erzeugen
ras1 Speicher für Rückkopplung
- geometrische Transformation
- und Mixer
ras3 nachgeschalteter Effektfilter

(ns lv.demo)
(use 'lv.core)

(layout "grid" [ras0 ras1] [ras2 ras3])
(render)

(hsv :ras0 []
  (v (round (usin (+ (* 0.11 f)
                     (* ks0 33 x)))))
)

(hsv :ras1 [ras0 ras1]
  (rot (* ks1 0.05))
  (sy (+ 0.95 (* ks2 0.1)))
  (ty (+ -0.05 (* ks3 0.1)))
  (v (mix ras0.v ras1.v 0.999))
)

(hsv :ras3 [ras1]
  (v (if? (> ras1.v (+ 0.45 (* 0.1 ks7))) 1 0))
)
; ks0    0.6875
; ks1    0.67188
; ks2    0.47656
; ks3    0.36719
; ks7    0.59375

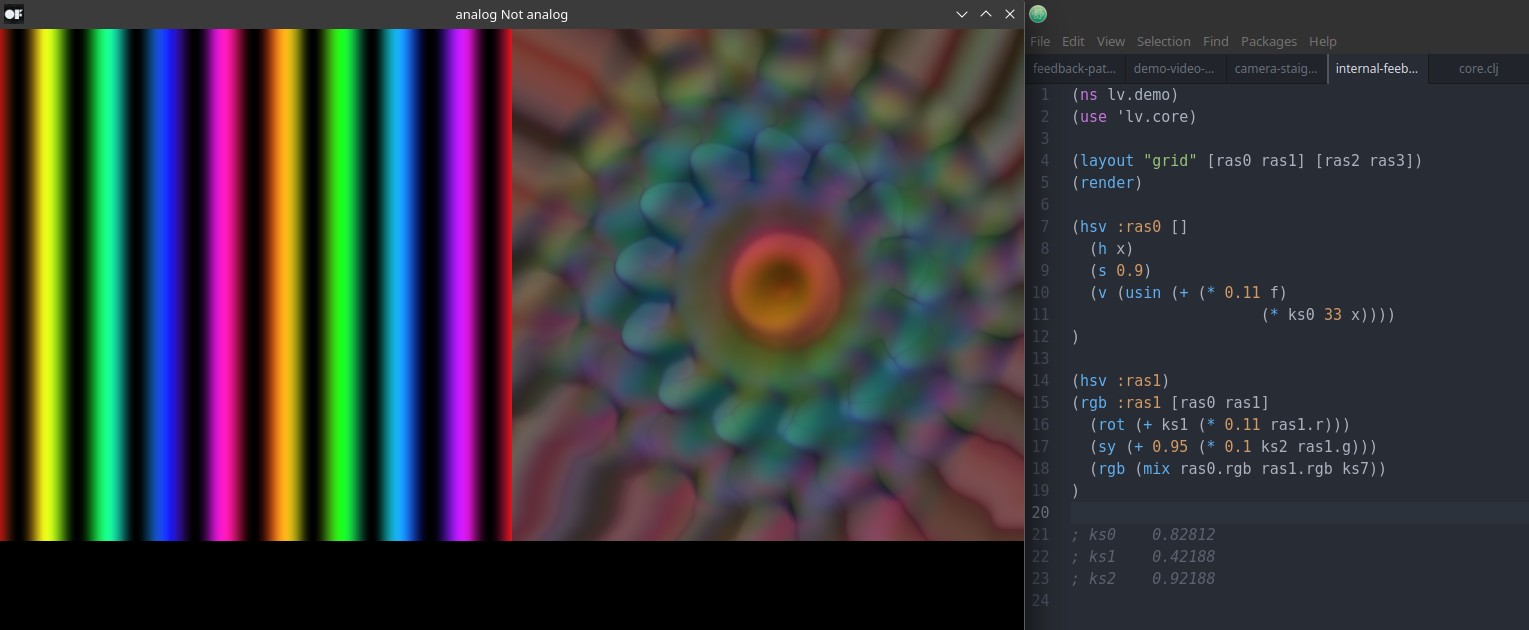

Beispiel mit bunten Streifen.

Kamera-Stream oder Video als Initiator

Achtung: diese Muster sind nicht zuverlässig zu reproduzieren. Es sind eher Zufallsfunde.

Red blue internal feedback loop.

A camera stream is feeding an internal feedback loop.

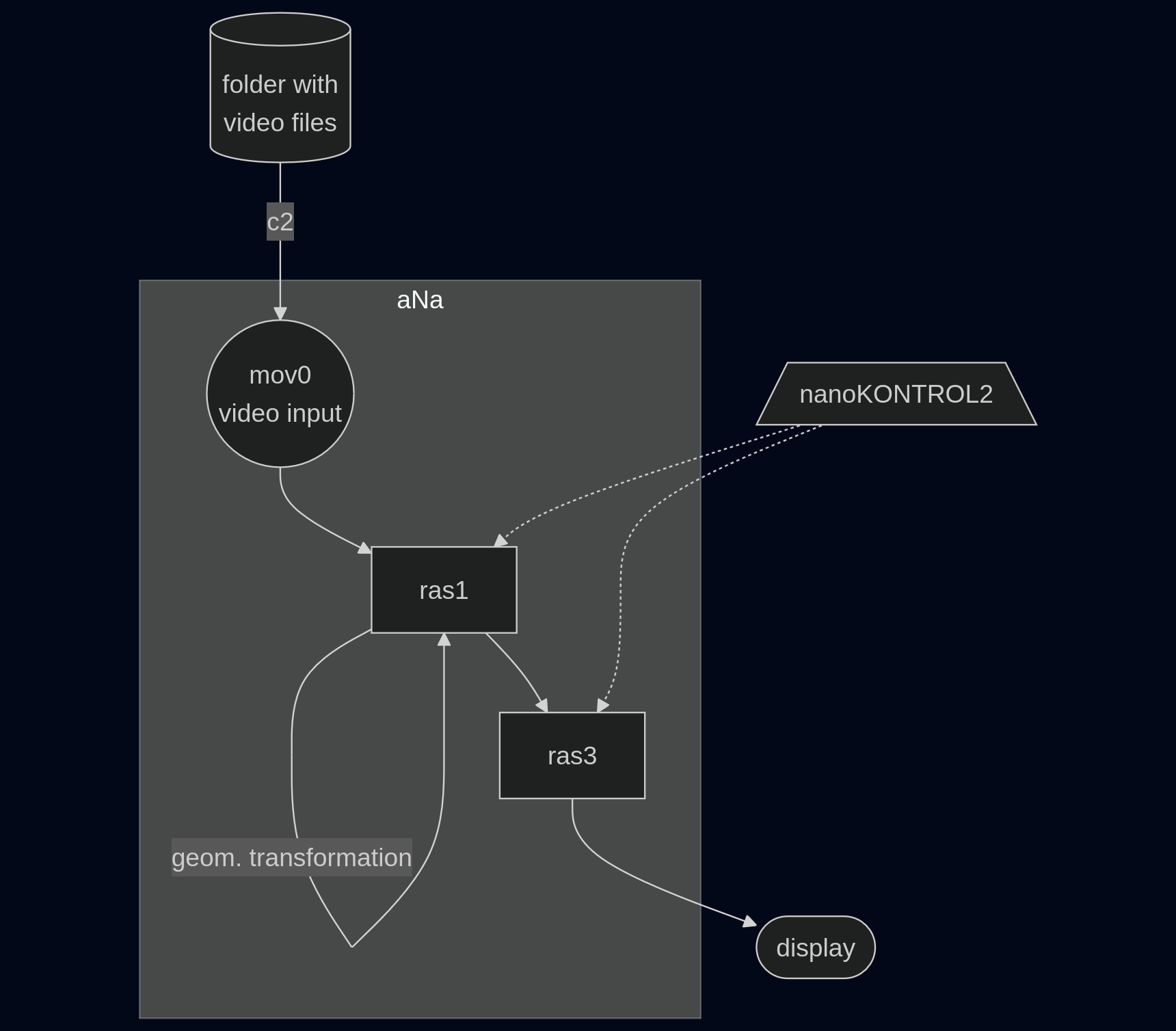

Zusammenspiel der Bestandteile:

mov0 Live Stream der Kamera
ras1 Speicher für Rückkopplung + geometrische Transformation
ras3 nachgeschaltete Gammakorrektur

(ns lv.demo)
(use 'lv.core)

(layout "grid" [mov0 ras1] [ras2 ras3])
(render)

(movie "4movies/*.mp4")
; movie as input stream
(rgb :mov0 [c0 c1 c2 c3]
 (sy 1.5)
 (rgb c2.rgb)
)

(rgb :ras1 [mov0 ras1]
  (rot (* ks1 0.3 (snoise x y)))
  (sy (+ 0.95 (* ks2 0.1)))
  (ty (+ -0.05 (* ks3 0.1)))
  (rgb (mix mov0.rgb ras1.rgb 0.99))
)

(rgb :ras3 [ras1] (rgb (pow ras1.rgb (vec3 ks7 ks7 ks7))))

; ks1    0.46094
; ks2    0.92969
; ks3    0.64844
; ks7    0.32031

Droste Effekt

Dadurch, dass es jetzt einen (1) zusätzlichen Speicher im System gibt sind erhöhen sich die Möglichkeiten deutlich. Hier zum Beispiel der Droste-Effekt.

Eine Kopie des Bildes im selben Bild platzieren.
Diese Strategie wiederholt anwenden.

Diese ist einer der Effekte in der Loop - Camera.

https://metagrowing.org/loop?filter=F022

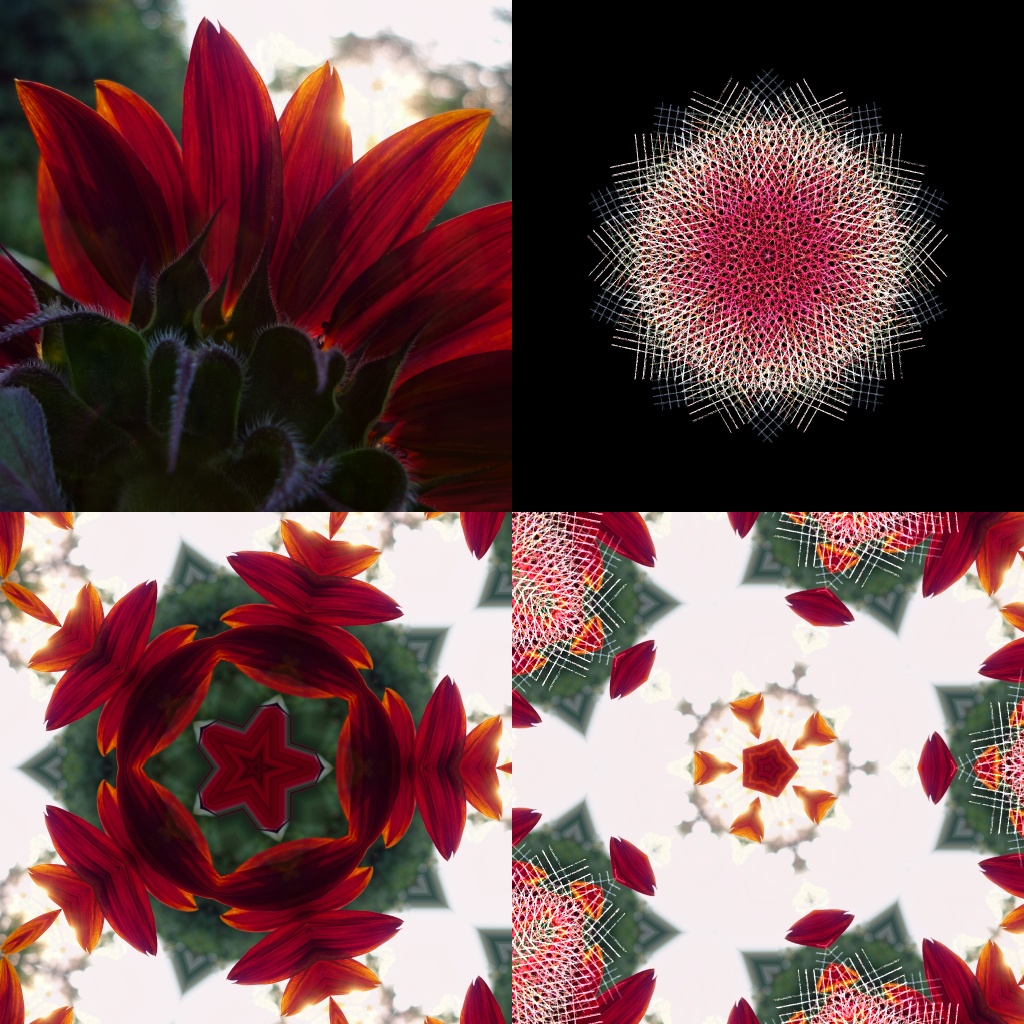

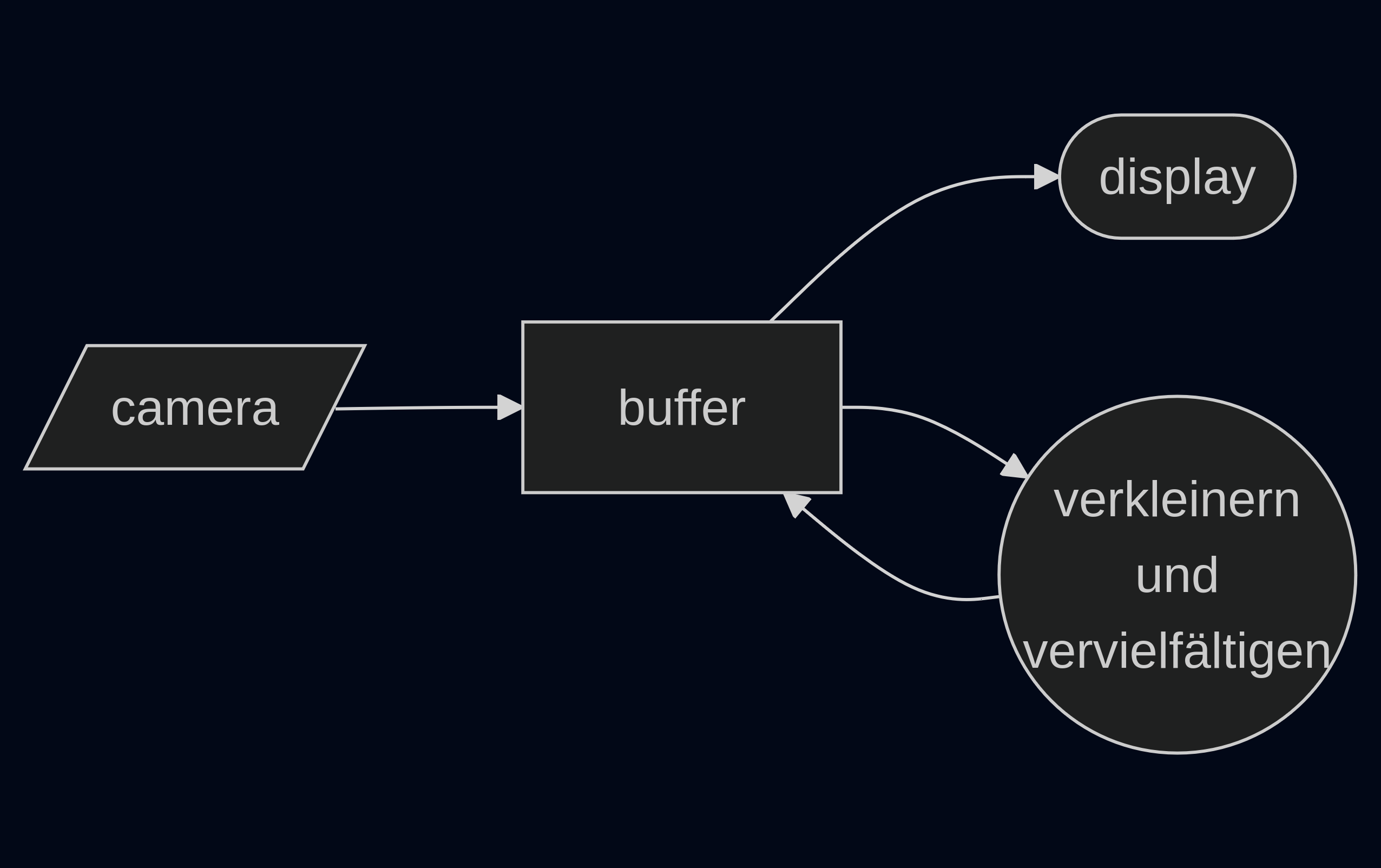

Mehrfach-Verkleinerungs-Kopier-Maschine

Die Säulen der fraktalen Geometrie: Rückkopplung und Iteration

Die Mehrfach-Verkleinerungs-Kopier-Maschine

in: Bausteine des Chaos von Peitgen, Jürgens, Saupe; circa 1992

Der Verkleinerungs- und Duplizier-Vorgang liefert den Attraktor.
Die originale Geometrie strebt gegen den Attraktor.
Die Farben bleiben in etwa erhalten.

https://metagrowing.org/loop?cam=user&filter=F010

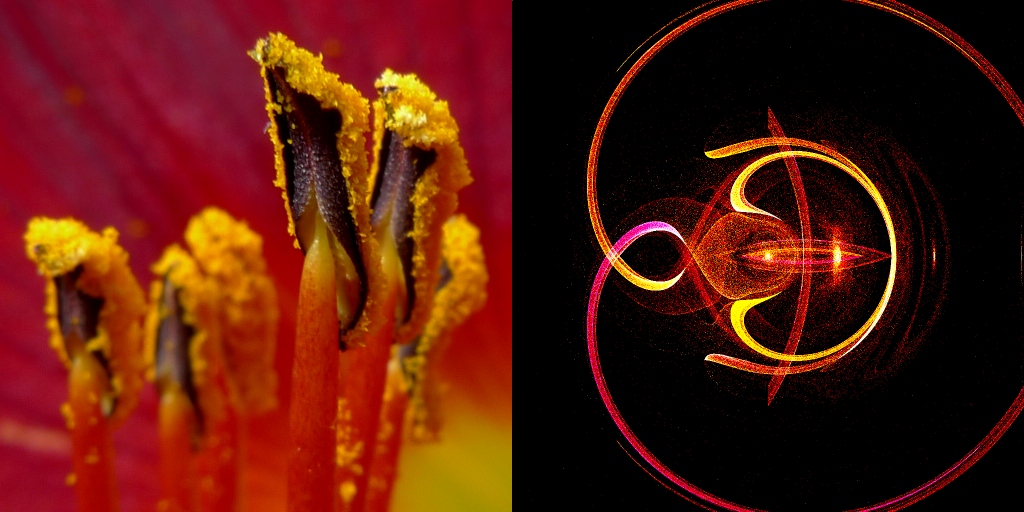

IFS/Flame mit Kamera oder Video Input

Kombination unterschiedlicher Ideen

Punkte der Ebene immer wieder auf die Ebene abbilden. Eine ℝ² -> ℝ² Funktion wiederholt ausführen. Iteration
Iterierte Funkionensysteme mit affinen Abbildungen als Ausgangspunkt. Barnsley Farn, Sierpinski-Dreieck ….
Bei den geometrischen Transformationen Trigonometrie, Expotential-Funktionen, Polynome … zulassen. Wie bei Fractal Flames von Scott Davids.
Die Farben aus der realen Welt nehmen.

Technisch: Von der schrittweisen seriellen Berechnung der ursprünglichen Iterierten Funkionensysteme auf eine hochgradig parallele Implementierung wechseln. 1 Million Punkte werden pro Frame jeweils um wenige Schritt transformiert.

Dann passt die ℝ² -> ℝ² Abbildung genau zur OpenGL Arithmetik: Vektoren als komplexe Zahlen.

Die Geometrie wird von der wiedeholt ausgeführten Funktion bestimmt.
Die Farben bleiben in etwa erhalten.

(ns lv.demo)
(use 'lv.core)

(layout "grid" [img0 igen1]
               [ras2 ras3])

(image "flower-sampler/*.png")

(rgb :img0 [c0 c1 c2 c3]
  (rgb (mix c3.rgb c2.rgb (usin (* 0.031 f))))
)

(expr :igen1 [ras3]
  "r2/r2image.cl"
  (p0 (* ks0 3))
  (p1 (* (usin (* 0.007 f)) 3))
  (p2 (* (usin (* 0.011 f)) 3))
  (p3 (* (usin (* 0.013 f)) 3))
  (p4 (* (usin (* 0.023 f)) 3))
  (p7 (* ks7 3))
)

(rgb :ras2 [img0 igen1 ras2]
  (rgb (mix (* 3 img0.rgb igen1.rgb) ras2.rgb 0.95))
)

(rgb :ras3 [img0 igen1]
  (rgb (+ img0.rgb igen1.rgb))
)
(render)

float2 sinusoidal(float2 v, float amount) {
    return amount * sin(v);
}

float2 spherical(float2 v, float amount) {
    float r = length(v);
    return (amount * 1.0f / (r * r)) * v;
}

float2 expotential(float2 v, float amount) {
    return (amount * exp(v.x-1)) * (float2)(cos(M_PI_F*v.y), sin(M_PI_F*v.y));
}

#define a_index(ix,iy) (SX*iy + ix)
#define g_index(ix,iy) (2*SX*iy + 2 * ix)
__kernel void set_zero(
__global int* countersR,
__global int* countersG,
__global int* countersB
)
{
    const int ix = get_global_id(0);
    const int iy = get_global_id(1);
    const int SX = get_global_size(0);
    const int i_here = a_index(ix, iy);

    countersR[i_here] = 0;
    countersG[i_here] = 0;
    countersB[i_here] = 0;
}

__kernel void map_r2(
__global int* countersR,
__global int* countersG,
__global int* countersB,
__read_only image2d_t image_in,
__global float* gaussian,
__global float* uniform,
const float p0,
const float p1,
const float p2,
const float p3,
const float p4,
const float p5,
const float p6,
const float p7,
const float dt0,
const float dt1,
const float dt2,
const float dt3,
const float dt4,
const float dt5,
const float dt6,
const float dt7
)
{
    const int ix = get_global_id(0);
    const int iy = get_global_id(1);
    const int SX = get_global_size(0);
    const int SY = get_global_size(1);
    const int i_here = a_index(ix, iy);

    sampler_t smp = CLK_ADDRESS_CLAMP_TO_EDGE | CLK_FILTER_NEAREST;

    const float px = (float)ix / (float)SX;
    const float py = (float)iy / (float)SY;
    const float w0 = M_PI_F;
    float2 pos = (float2)((2.0f*px-1) * w0,
                          (2.0f*py-1) * w0);

    const float ga0 = p7 * 0.004;
    const int g_here = g_index(ix, iy);
    pos += ga0 * (float2)(gaussian[g_here], gaussian[g_here+1]);

    for(uint l=0; l<7; ++l) {
        pos = sinusoidal(pos, p0);
        pos = spherical(pos, p1);
        pos = expotential(pos, p2);
    }

    float2 out_pos = 0.5f + pos / ( w0 * 2);
    int ox_pos = SX*out_pos.x;
    int oy_pos = SY*out_pos.y;
    if(ox_pos >= 0 && ox_pos < SX
       && oy_pos >= 0 && oy_pos < SY) {
        const float4 color_in = read_imagef(image_in, smp, (int2)(ix, iy));
        const int red =   (int)(256*color_in.x);
        const int green = (int)(256*color_in.y);
        const int blue =  (int)(256*color_in.z);
        const int o_here = a_index(ox_pos, oy_pos);
        atomic_add(&countersR[o_here], red);
        atomic_add(&countersG[o_here], green);
        atomic_add(&countersB[o_here], blue);
    }
}

__kernel void write_image(
__global int* countersR,
__global int* countersG,
__global int* countersB,
__write_only image2d_t image2
)
{
    const int ix = get_global_id(0);
    const int iy = get_global_id(1);
    const int SX = get_global_size(0);
    const int i_here = a_index(ix,iy);

    float red =   countersR[i_here] > 0 ? tanh((float)(countersR[i_here]/256)) : 0;
    float green = countersG[i_here] > 0 ? tanh((float)(countersG[i_here]/256)) : 0;
    float blue =  countersB[i_here] > 0 ? tanh((float)(countersB[i_here]/256)) : 0;
    write_imagef(image2, (int2)(ix, iy), (float4)(red, green, blue, 1));
}

Conformal Map

“Winkeltreue” Abbildung der Ebene. Achtung: Dieses Bild ensteht ohne Rückkopplungsschleife.

https://metagrowing.org/glic?filter=F028

Zusätzlich eine externe Rückkopplung

Warum zusätzlich die externe Rückkopplung?

Optische Effekte einsetzten die algorithmisch sehr aufwendig zu erzeugen sind.
Eine Szene aus realen Gegenständen kann sehr einfach verändert werden.
Erzeugt mit geringen Aufwand viele visuelle Details.
Rein algorithmisch sieht zu “clean” aus.

Hilfsmittel

Objekte und Gläser in der optischen Achse als zusätzlicher Filter.
Lichtquellen als Initiator / Seed
- LEDs in der optischen Achse.
- Beleuchtung der Szene von außen. Denn eine Beleuchtung ausschließlich durch den Monitor funktioniert nicht.
Der Algorithmus des Effektfilters dient als Initiator / Seed. Dabei beleuchtet der Monitor die Szene.

Monitor Spiegel Kamera Schleifen

Beispiele die mit externen Rückkopplung entstanden sind

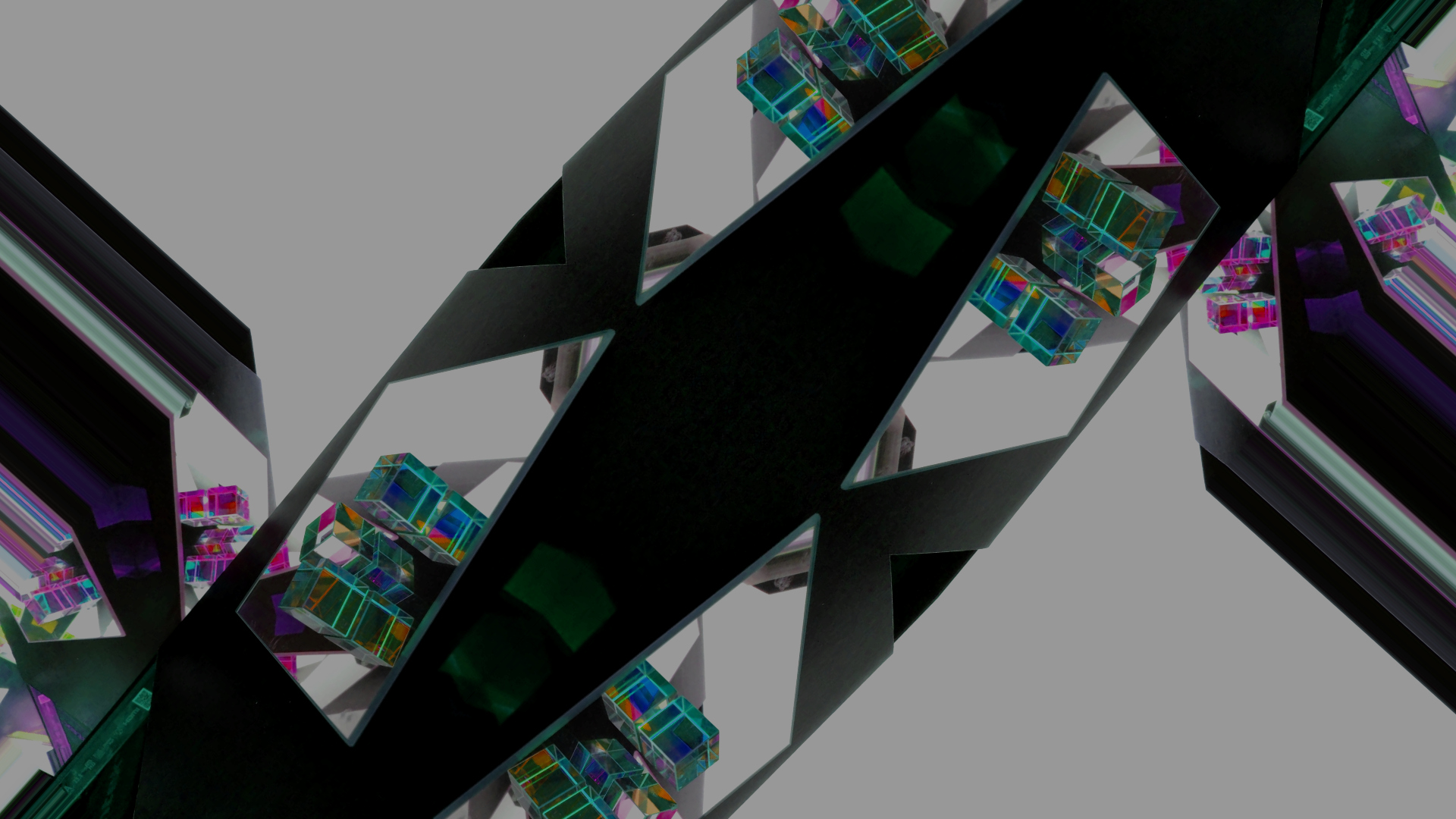

Making of “light glass and mirrors”

Es gibt mehrere Möglichkeiten das Bild abzugreifen.

Dies was die Kamera - die in die Schleife eingebunden ist - sieht.
Dies was der Effektfilter anzeigt.
Dies was eine zusätzliche Kamera sieht.

Externe contra interne Rückkopplung

extern analog einfach

optische Brechung des Lichts
- Prismen, Gläser …
Zeichnen mit Licht
Flüssigkeiten

intern digital mit Hilfe von Algorithmen einfach

Den Farbwinkel verändern
Pixel Push / Pixel Sort Algorithmen
audio-reaktiv
Verzögerungsschleifen
Bewegungserkennung

“Material” aus der realen Welt

Das Material erforschen um optische Stilmerkmale zu finden.

Materialien:

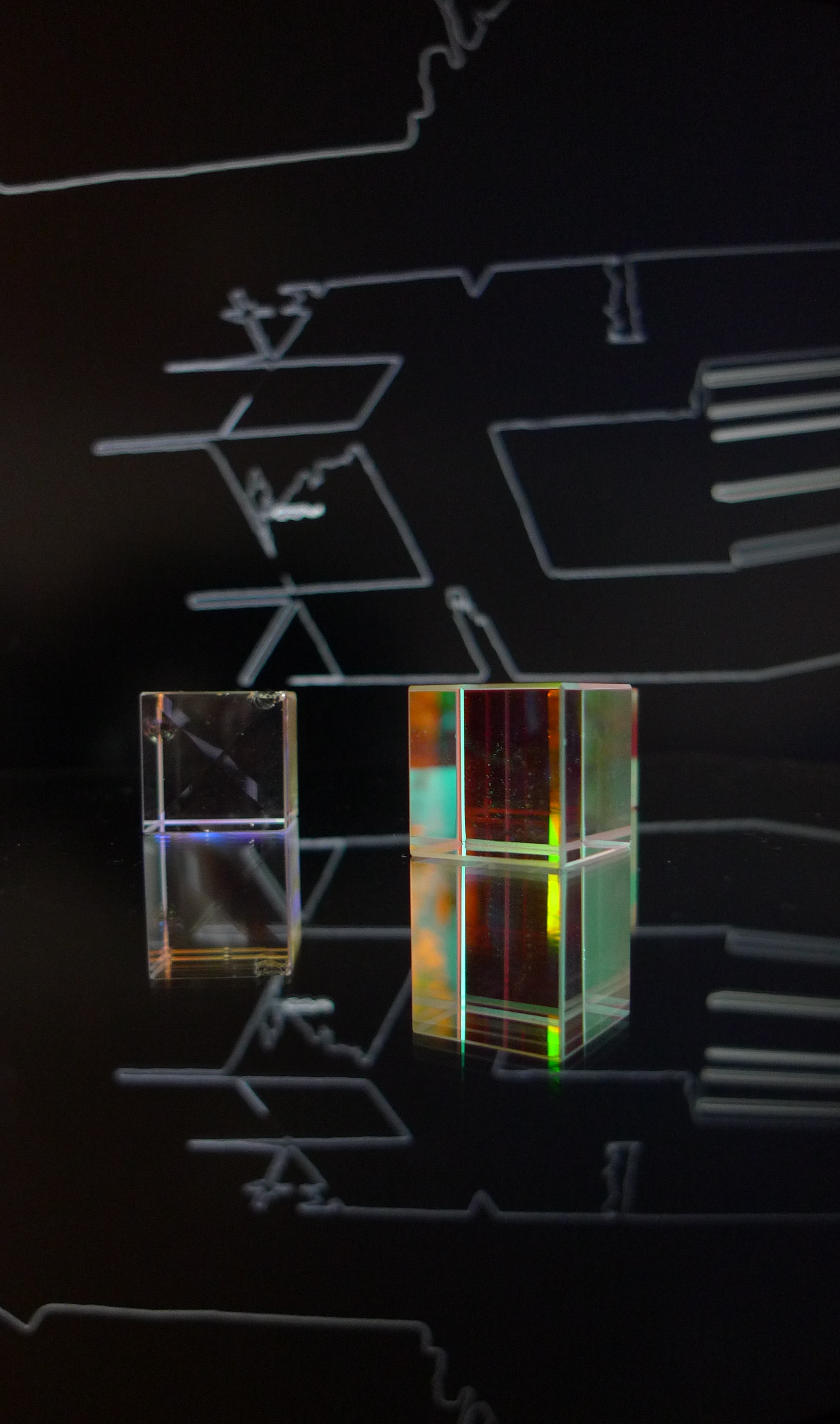

Gläser
Optische Brechung in Gläsern ausnutzen

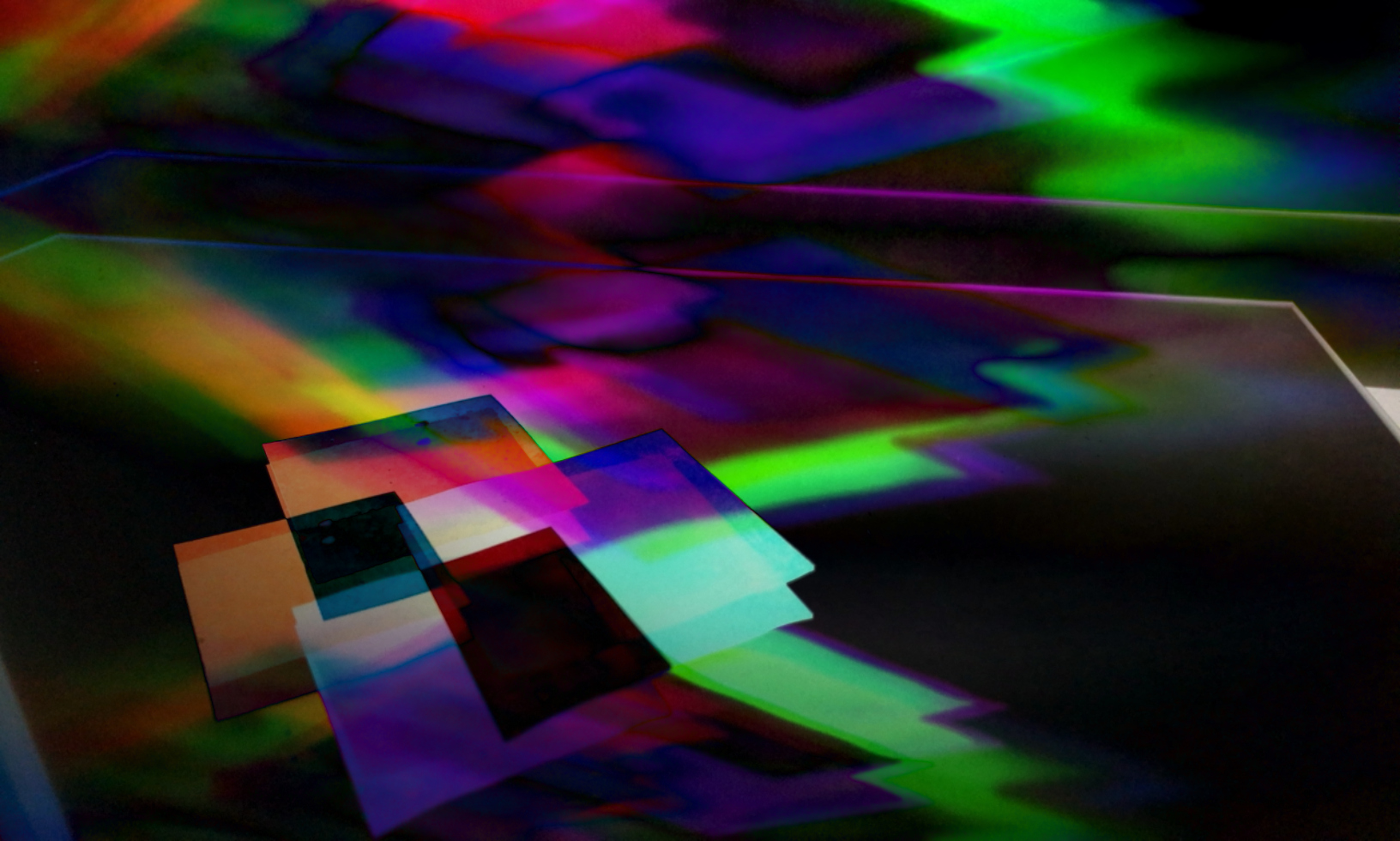

Farbige Gläser
Lichtquellen
direkt in der optischen Achse
indirekte Beleuchtung
Flüssigkeiten
Ölfarbe auf Glasträger
2 unterschiedliche gefärbte Flüssigkeiten die sich nicht mischen.
Wellenmuster in der Flüssigkeit
mechanische Bewegungen

Stilistische Merkmale

Stilmerkmale analog und digital

Überlauf in den Farbkanälen

Bei analogen und digitalen Rückkopplungen kommt es schnell zu einem Überlauf der Farbkanäle.

In einem RGB System

1 Kanal übersteuert: rot oder grün oder blau dominiert.
2 Kanäle übersteuert: gelb oder cyan oder magneta dominiert.

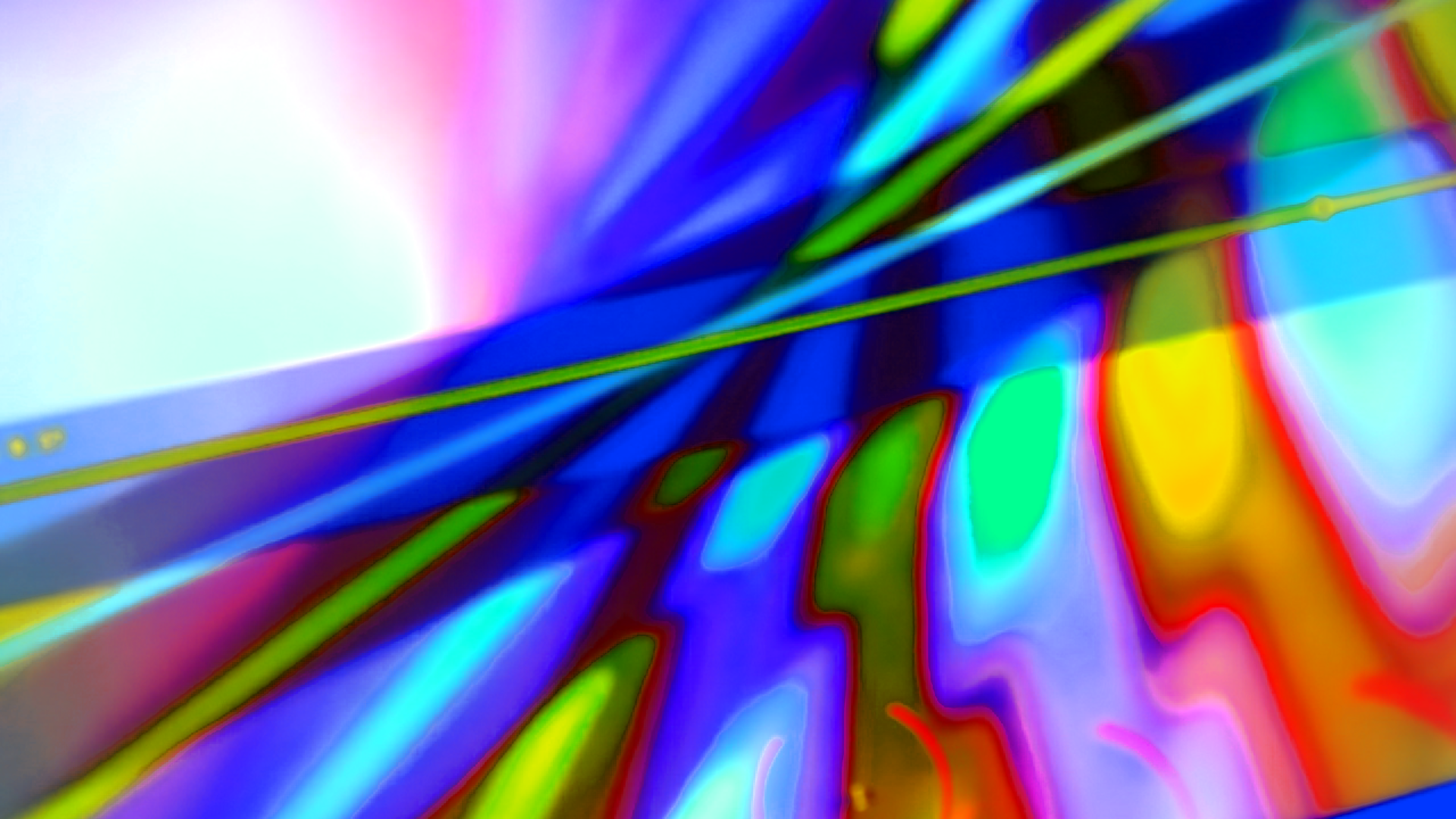

alle 3 Kanäle übersteuert: weiß Glitch Camera mit 8 Bit pro Farbkanal

Nicht unbedingt reproduzierbar

Digitale Systeme die Mitkopplungen / Rückkopplung enthalten sind nicht wesentlich leichter reproduzierbar als analoge Systeme mit Rückkopplung.

Der Vorzustand in den Rückkopplungspuffern beeinflusst das Ergebnis.

Bei analogen Systemen spielen zusätzlich elektromagnetische Einkopplungen, Temperatur der Elektronik, Kapazitäten, … eine Rolle.

WebGL

Stilmerkmale analog

Kamera Monitor Rotation

... piece was created using camera/LCD screen feedback ...
... rotated ...
.. camera was deliberately out of focus ...

Paloma Kop

FROM MATERIAL SPACE(TIME) TO ELECTRONIC SPACE(TIME): INTERFACES, SIMULATONS, HYBRIDIZATIONS

Page 20 https://palomakop.tv/mfa/

Formen

Analoge Rückkopplungen sind geeignet weiche und teilweise organische Muster zu erzeugen.

I processed the footage using Signal Culture's analog video
equipment, including a camera feedback loop, and the Jones
Colorizer, which was created by Dave Jones.

Paloma Kop, “Weird Things”, Analoge Ausrüstung

https://palomakop.tv/art/weird-things/

https://signalculture.org/

Farbabweichung

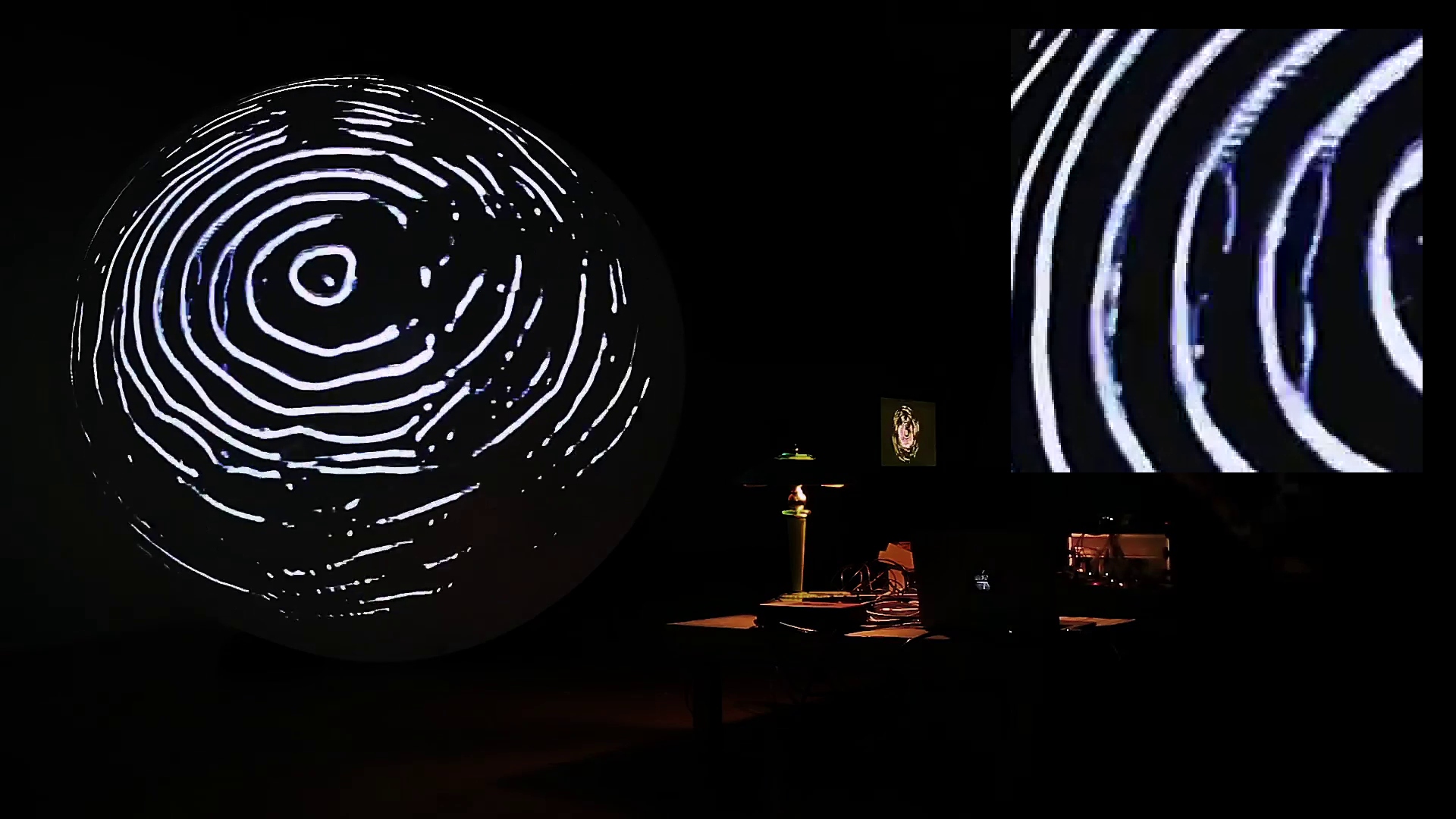

Beim betrachten ist der erste Eindruck, dass es sich um helles weißes Licht handelt. Aber da sind kleine blaue Spuren zu sehen. Es ist mir nicht klar was die blaue Farbabweichung verursacht. Paloma Kop, Analoge Ausrüstung, Projektion auf einen Wetterballon.

Die technische Grundlagen des analogen TV werden sichtbar.

Ein TV Signal besteht aus Frames. Frames bestehen aus Zeilen. Insofern ist die TV - Bildverarbeitung nicht vollständig analog. Dass es einzelne Scanlines gibt ist ein diskreter Aspekt. das kann man dann ausnützen in dem man den Elektronenstrahl des TV Monitors währen er die Scanlines zeichnet mit Magneten ablenkt.

Stilmerkmale digital

Fehlabtastung in der Textur-Einheit

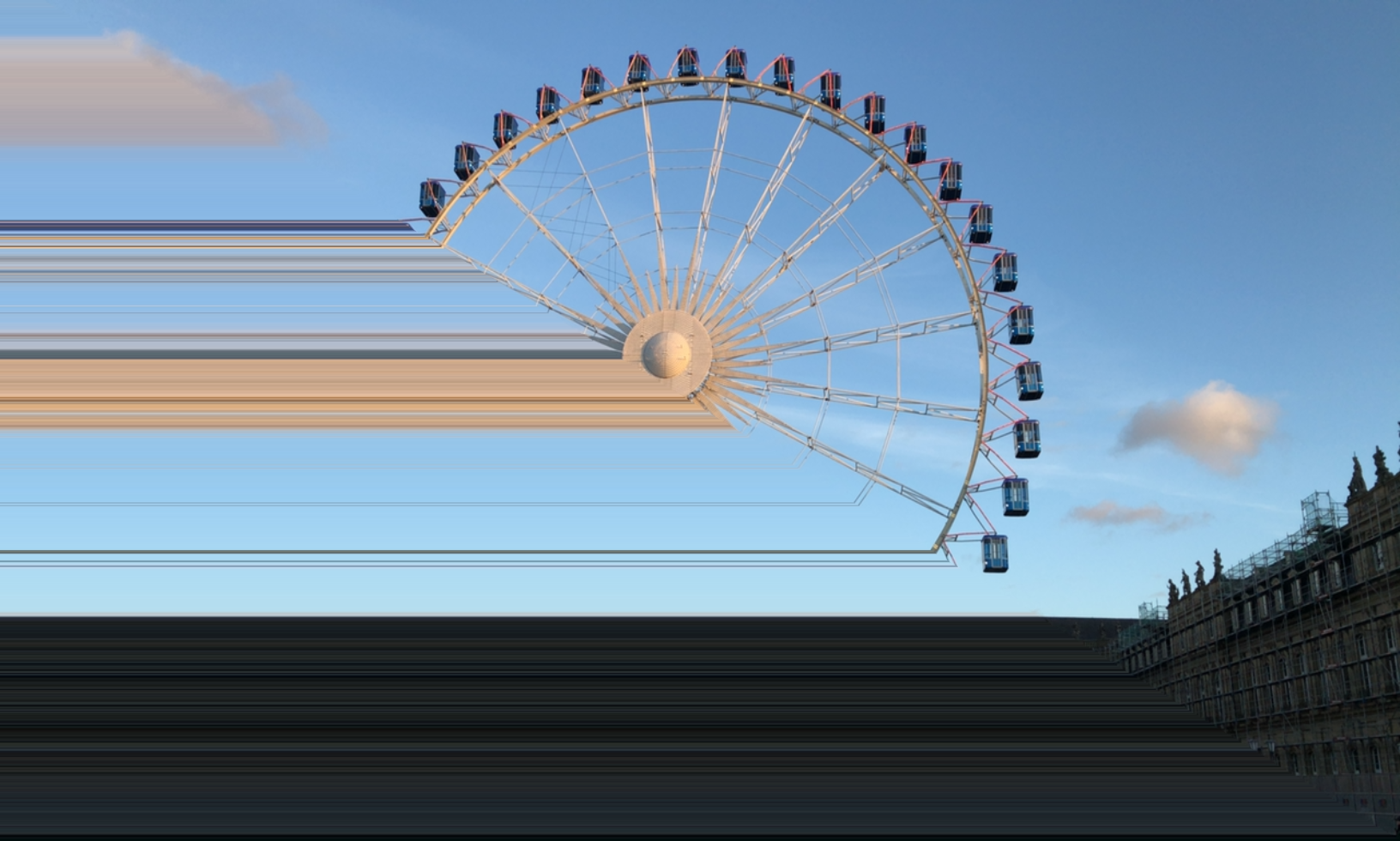

Fehlabtastung in Textur-Einheit als Stilmittel. Hier Pixel Push ohne zusätzlichen Puffer. Mit zusätzlichen Puffern wird Pixel Sort möglich. Glic-Camera WebGL

Rundungsfehler bei 8 Bit pro RGB Farbkanal.

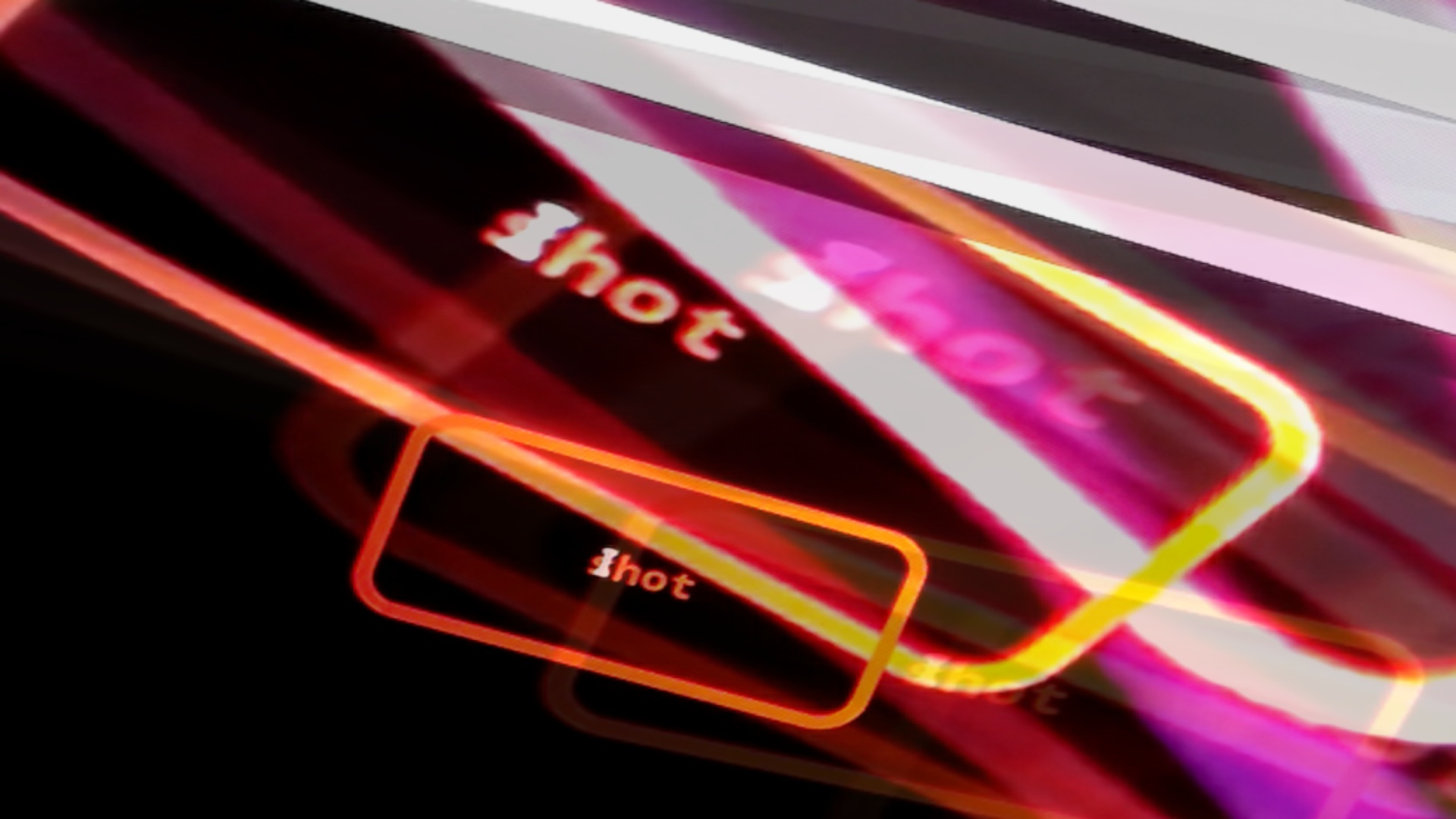

Im linken oberen Quadrant sind Farbfehler zu sehen. Der Puffer für die interne Rückkopplung verwendet 8 Bit Integer. Loop-Camera WebGL mit 8 Bit pro Farbkanal.

Geometrische Transformationen

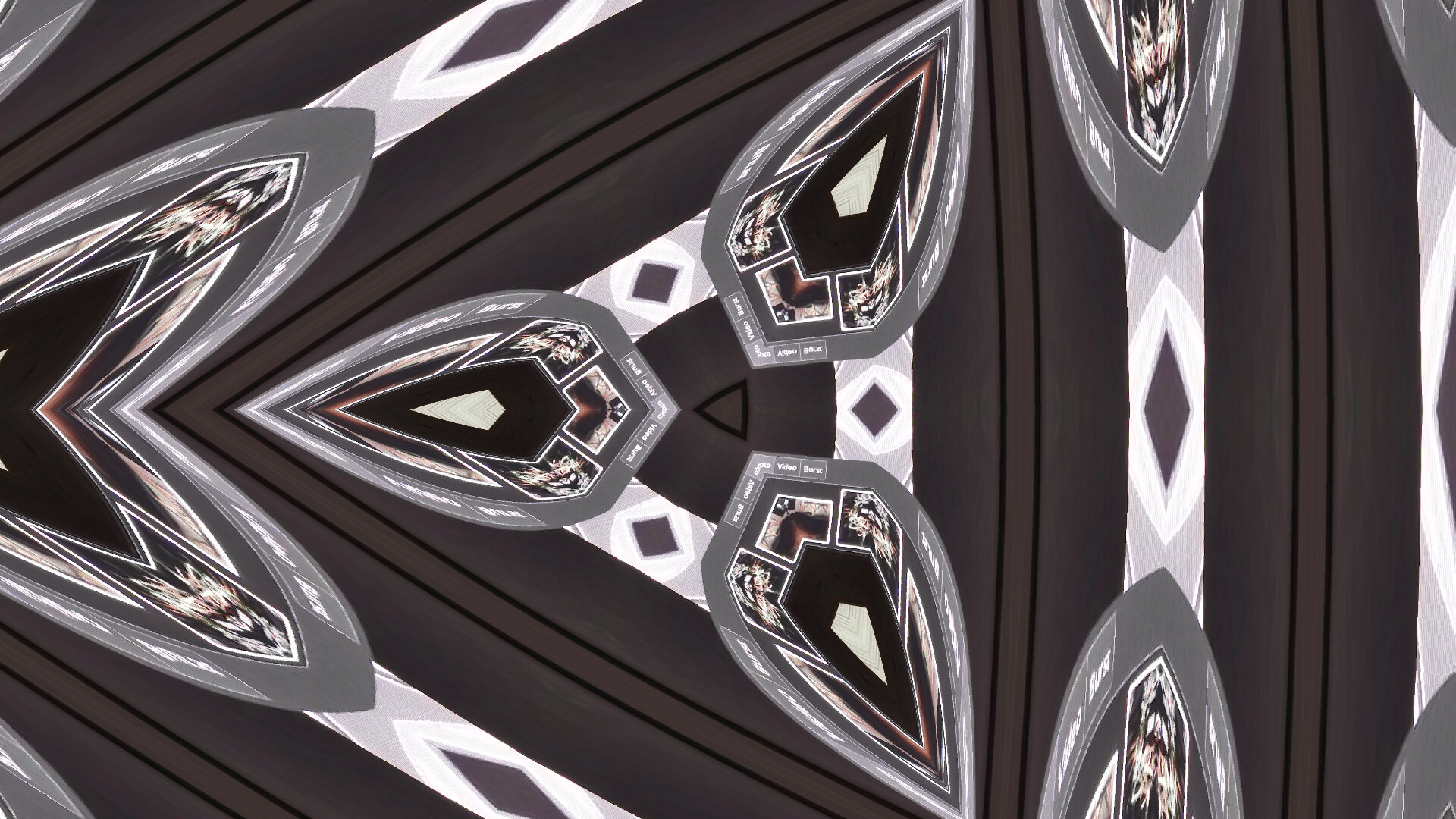

Viele geometrische Transformationen der Bildebene sind möglich: Rotation, Translation, Affine Abbildung, Conformal Maps, Funktion mir komplexen Zahlen …. aNa als Kaleidoskop mit 32 Bit Floats pro Farbkanal

Kanten

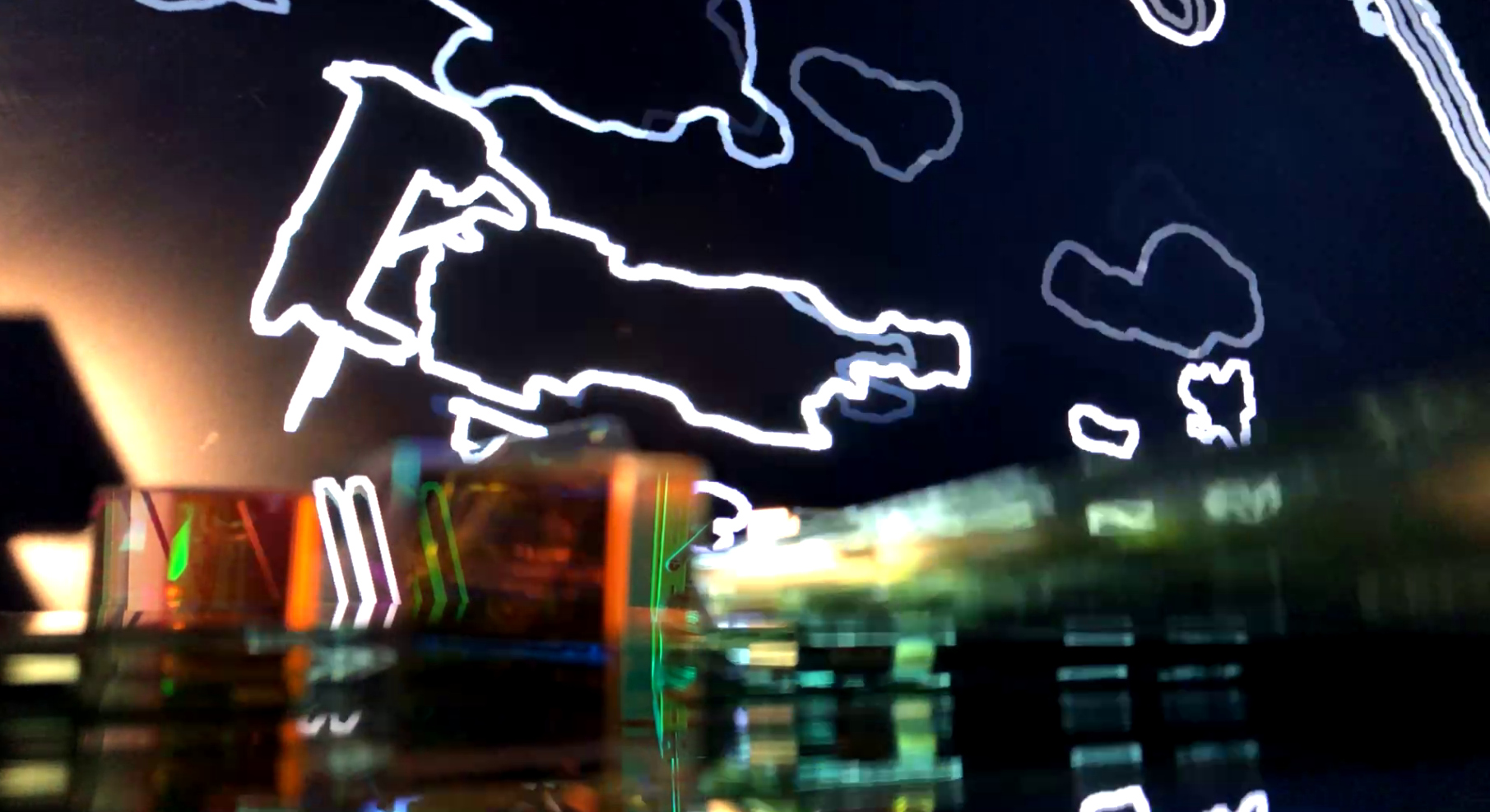

Der digital Workflow erzeugt scharfe Kanten und (unerwünschtes) Aliasing.

Digital sieht es oft sehr “clean” aus. Diesen zu sauber glatten Eindruck kann man vermeiden: Als Input Material verwende, das in der realen Welt aufgenommen wurde. Oder in dem man auf eine strukturierte Oberfläche projiziert. aNa mit 8 Bit pro Farbkanal

Quellen

Paloma Kop “Weird Things”

https://palomakop.tv/art/weird-things/

https://videos.scanlines.xyz/w/a7Act8yFoP9g38jq1x6Hq9

Paloma Kop “EDGE OF LIGHT”

https://palomakop.tv/art/edge-of-light/

https://videos.scanlines.xyz/w/uJTa1bchqGCByWpQqDE7SS

Grenzen

Technische Grenzen

Farbtiefe
- Übersteuern der Farbkanäle
- 8 Bit unsigned integer / 32 Bit Float pro Farbkanal
Flackern
- Moinitor Tearing / vertical sync / V-RAM schreiben während das Bild an den Monitor übertragen wird.
- invertierende Filter können zu starken flackern führen.
Sind die Algorithmen parallelisierbar?
- general purpose GPU / passen die Algorithmen ins “singel instruction multible data” (SIMD) Schema? Benötigte Zeit für die Berechnung
- 60 Hz -> 16 Millisekunden pro Frame
- 30 Hz -> 33 Millisekunden pro Frame
Wie oft liefert die Kamera ein neues Bild, mit welcher Farbtiefe / Auflösung?

ungewollte Effekte

LEDs werden gepulst betrieben.
- -> Puls Wellen Modulation contra geregeltem Gleichstrom
Kamera mit automatischer Belichtung oder Auto-Fokus
- -> Externe Lichtquelle um flackern durch die Rückkopplung zu vermeiden

Software

DIY Software

analog Not analog / Clojure + openFrameworks

About analog Not analog https://metagrowing.org/ana/

aNa cookbook https://metagrowing.org/cookbook/

Glitch Camera / Smartphone

Kurz zeigen wie GLIC bedient wird.

Die Glitch Camera starten:

https://metagrowing.org/glic/

Beschreibung:

https://gitlab.com/metagrowing/glic

Loop Camera / Smartphone

Kurz zeigen wie LOOP bedient wird.

Die Loop Camera starten:

https://metagrowing.org/loop/
